Pakej lubang telus 9.6 × 5 mm untuk pemasangan PCB terus
Kekerapan resonan 2700Hz untuk output tonal dengan pemacu gelombang persegi luaran
Impedans gegelung 40Ω untuk litar pemacu kelas 5V
Min. Tekanan bunyi 85dB pada 10cm di bawah 5Vo‑p, 2700Hz, 50% kitaran tugas
Julat voltan kendalian 4–6Vo‑p
Perumahan PPO hitam dinilai untuk operasi -30 ℃ hingga +75 ℃

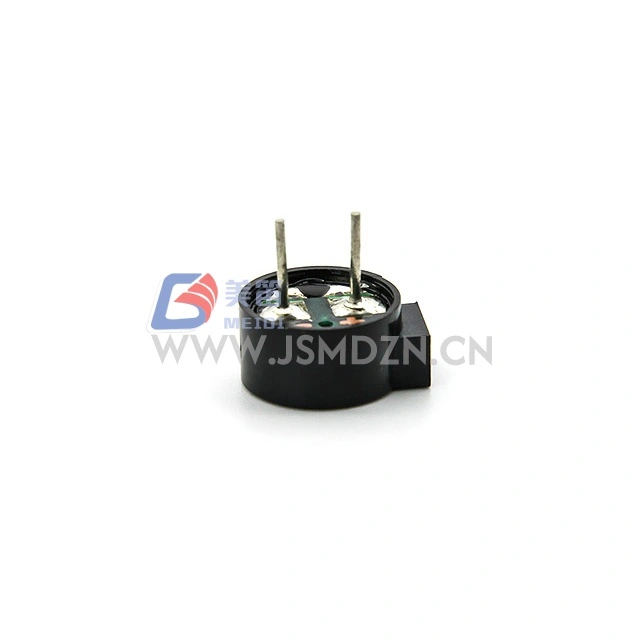

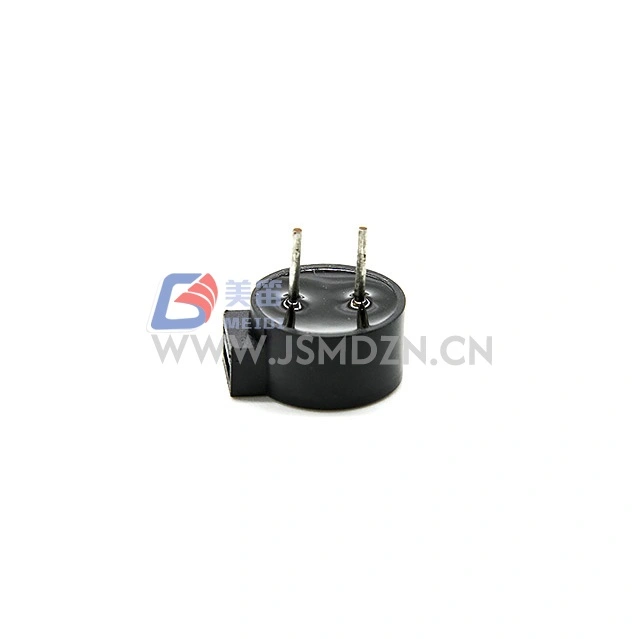

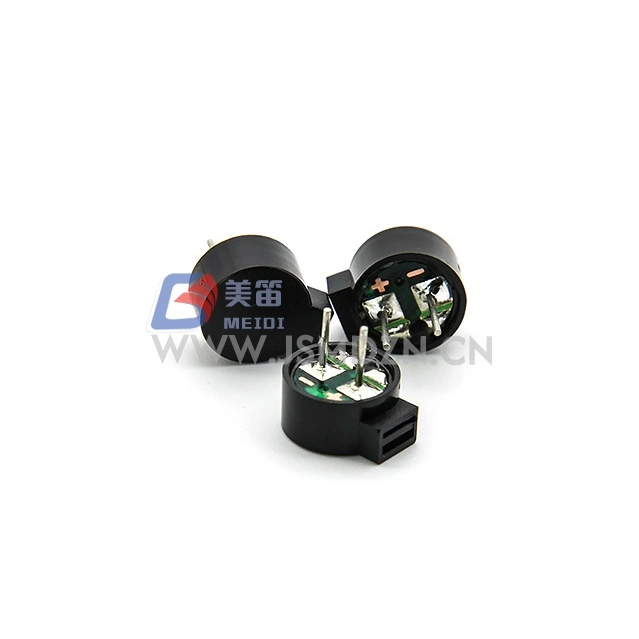

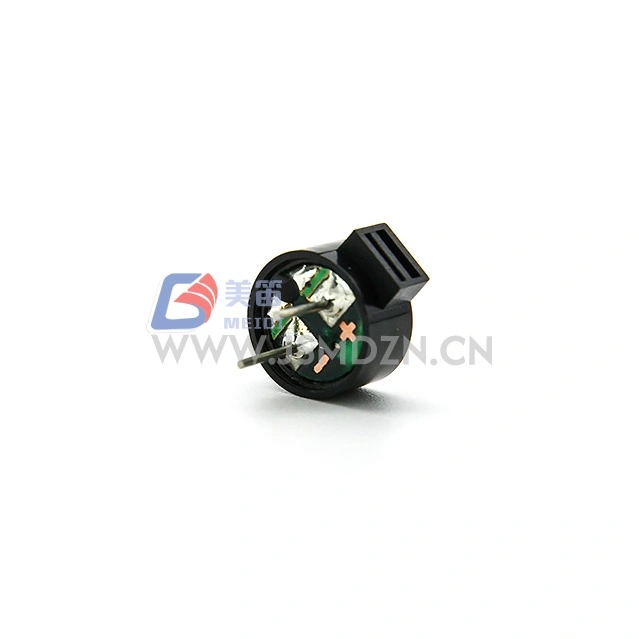

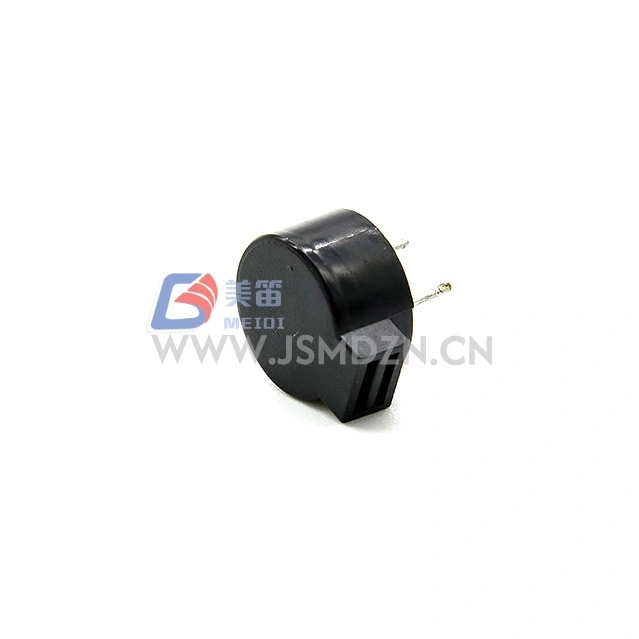

Buzzer Pasif Elektromagnet Melalui Lubang MEIDI HN‑9650E 9.6x5mm ialah buzzer pasif elektromagnet lubang telus yang direka bentuk untuk OEM kelas 5V dan sistem perindustrian yang memerlukan maklum balas boleh didengar daripada sumber pemacu luaran. Dinilai pada 5Vo‑p dengan frekuensi resonans 2700Hz dan impedans gegelung 40Ω, HN‑9650E menghasilkan Min. Tekanan bunyi 85dB pada 10cm dan beroperasi dalam julat 4–6Vo‑p. Perumah PPO hitam tahan pematerian tangan dan gelombang standard, menjadikannya sesuai untuk panel peralatan, unit penggera dan penunjuk status.

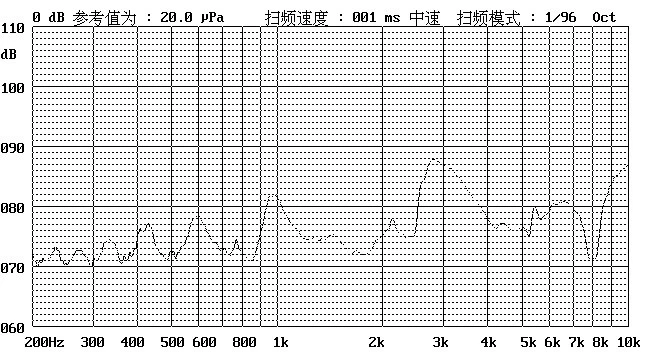

| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Pasif Elektromagnet | — |
| Voltan Ternilai | 5Vo‑p | Rujukan frekuensi resonans |
| Voltan Kendalian | 4–6Vo‑p | Puncak isyarat memandu |
| Dinilai Semasa | Maks. 80mA | Pada 2730Hz, tugas 50%, gelombang persegi 5Vo‑p |
| Tahap Tekanan Bunyi | Min. 85dB | Pada 2730Hz, 50% duti, 5Vo‑p, 10cm |
| Rintangan Gegelung | 40 ± 4Ω | Pada 25 ℃, DC |
| Frekuensi Resonans | 2700Hz | Pada voltan terkadar |
| Suhu Operasi | -30℃ ~ +75℃ | — |
| Suhu Penyimpanan | -40℃ ~ +85℃ | — |
| Berat Bersih | lebih kurang 1g | — |
| Bahan Perumahan | PPO hitam | — |
| Perlindungan Alam Sekitar | RoHS | — |
Keadaan Ujian Standard: Suhu 25±3℃, Kelembapan 60±10% R.H., Tekanan 860–1060hPa
Nota: Keadaan ujian tekanan arus dan bunyi yang dinilai dalam rujukan spesifikasi asal 2730Hz, manakala frekuensi resonans ditentukan sebagai 2700Hz. Hubungi MEIDI untuk mengesahkan kekerapan ujian yang tepat untuk permohonan anda.
x
Kelengkapan panel hadapan menggunakan buzzer lubang untuk penggera operator
Sistem pemantauan bangunan dan kemudahan dengan nada amaran yang boleh didengar
Modul bekalan kuasa dan penukar untuk makluman suhu lebih
Peranti juruwang dan kios automatik untuk maklum balas transaksi
Elektronik pengguna dengan litar pemacu tahap logik 5V
Pengawal proses yang memerlukan petunjuk status 2700Hz
| Keperluan Reka Bentuk | Kelebihan HN‑9650E |
| Output akustik dalam format lubang melalui | Min. 85dB SPL dalam pakej 9.6 × 5 mm |
| Keserasian sistem 5V | Penarafan 5Vo‑p dengan julat pengendalian 4–6Vo‑p |
| Pemasangan manual dan automatik | Plumbum lubang tembus untuk pematerian tangan dan pematerian gelombang |
| Toleransi bekalan terkawal | Voltan operasi maksimum 6Vo‑p |
| Julat terma lanjutan | Perumahan PPO merentasi -30℃ hingga +75℃ |
MEIDI menghasilkan HN‑9650E di bawah proses pembuatan terkawal, termasuk pemeriksaan bahan masuk, pengesahan rintangan gegelung dan ujian akustik untuk setiap lot pengeluaran. Setiap lot menjalani ujian kebolehpercayaan yang meliputi hayat, suhu tinggi/rendah, kelembapan, kejutan haba, jatuh dan getaran. Selepas mana-mana ujian ini, produk mesti memenuhi kriteria penerimaan tanpa kemerosotan fungsi melebihi toleransi tekanan bunyi yang ditentukan.
| Item Ujian | Syarat Ujian |
| Ujian Kehidupan | 25±10℃, voltan terkadar, gelombang persegi frekuensi resonan tugas 1/2, 96 jam |
| Ujian Suhu Tinggi | Penyimpanan +80 ℃ selama 96 jam, pulihkan pada suhu bilik selama 3 jam sebelum ujian |
| Ujian Suhu Rendah | ‑40 ℃ penyimpanan selama 96 jam, pulihkan pada suhu bilik selama 3 jam sebelum ujian |
| Ujian Kelembapan | +40±3℃, 90%–95% RH, 48 jam, pulih pada suhu bilik selama 6 jam sebelum ujian |
| Ujian Kejutan Terma | 70℃ 2 jam → -20℃ 2 jam (1 kitaran), selang 1 jam antara kitaran, jumlah 10 kitaran |
| Ujian Gugur | Pembungkusan standard, kesemua 6 muka dan 3 tepi, jatuh dari ketinggian 1.2m ke papan kayu tebal |
| Ujian Getaran | 1000 kitaran/min, amplitud 1.5mm, 1 jam setiap paksi, 3 paksi jumlah |
Awas: Elakkan bahan asing memasuki produk, termasuk bahan magnet, bahan larut air dan gas menghakis, kerana ini boleh menjejaskan prestasi elektrik.
1. Apakah isyarat pemacu yang diperlukan oleh HN‑9650E?

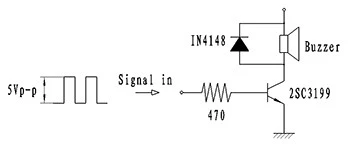

HN‑9650E ialah buzzer pasif dan memerlukan gelombang persegi luaran atau isyarat PWM. Gelombang segi empat sama kitaran tugas 2700Hz, 50% pada 5Vo‑p menghasilkan Min. Output 85dB pada 10cm. Hubungi MEIDI untuk mendapatkan nota aplikasi litar pemacu.
2. Bolehkah HN‑9650E dipacu pada tahap logik 3.3V?
Julat pengendalian berkadar ialah 4–6Vo‑p, jadi 3.3V mungkin jatuh di bawah tetingkap pemacu yang ditentukan. Gunakan peringkat penimbalan untuk mencapai julat 4–6Vo‑p, atau hubungi MEIDI untuk panduan pemacu voltan rendah.
3. Bagaimanakah rintangan gegelung 40Ω mempengaruhi reka bentuk pemandu?
Gegelung 40Ω menarik maksimum 80mA pada 5Vo‑p. Sahkan peringkat pemandu anda boleh membekalkan arus ini dengan voltan tepu dan margin terma yang mencukupi.
4. Apakah kaedah pematerian yang serasi dengan perumah PPO?
Plumbum lubang telus menerima pematerian tangan standard dan pematerian gelombang. Hadkan pendedahan haba kepada dalam penarafan suhu perumahan. Hubungi MEIDI untuk mendapatkan profil pematerian yang disyorkan.
5. Adakah pin HN‑9650E‑serasi dengan buzzer lubang telus 9mm yang lain?

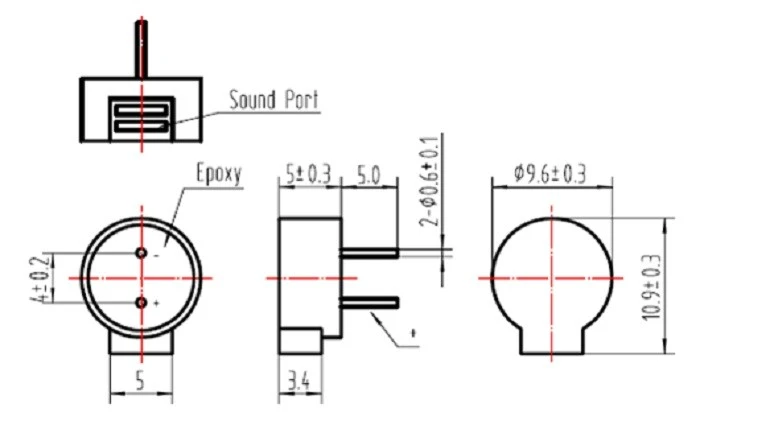

Hubungi MEIDI untuk lukisan mekanikal dan corak lubang yang disyorkan untuk mengesahkan keserasian jejak dengan PCB anda.
Untuk lembaran data teknikal, nota litar pemacu, laporan ujian kebolehpercayaan atau penyesuaian OEM bagi HN‑9650E, hubungi MEIDI. Pasukan kami menyokong unit penilaian dan kejuruteraan aplikasi untuk penyepaduan buzzer melalui lubang.
