Keluarga Buzzer Pasif Magnetik SMD 9×4.5mm menggabungkan tiga buzzer pasif elektromagnet dalam pakej SMD bulat 9.0mm dengan ketinggian rongga 4.5mm, yang paling dalam dalam julat 9mm MEIDI. Dua rintangan gegelung standard meliputi rel 3.6V dan 5V, manakala varian F‑16R menambah gelang tembaga pada litar magnet untuk kecekapan akustik yang lebih tinggi pada tahap pemacu yang sama. Resonans 2700Hz biasa memotong hingar jentera frekuensi rendah, dan perumah LCP hitam serasi dengan pematerian aliran semula tanpa plumbum.
Pekeliling diameter 9.0 mm dengan profil 4.5 mm — rongga tertinggi dalam siri 9.0 mm untuk kecekapan resonans frekuensi rendah maksimum
Konfigurasi tiga kali ganda: model standard dwi-impedans (16Ω / 32Ω) serta varian dipertingkatkan cincin tembaga (F-16R) untuk ketumpatan fluks magnet yang tinggi
Resonans frekuensi rendah 2700 ± 300 Hz — penembusan hingar ambien yang lebih baik berbanding alternatif 4 kHz
16R: berkadar 3.6V, julat 2.5–4.5V, ≤80 mA; 32R: berkadar 5V, julat 4.5–6.5V, ≤80 mA; F-16R: litar magnet dipertingkatkan cincin tembaga
Sampul terma lanjutan: -30 °C hingga +70 °C beroperasi, -40 °C hingga +85 °C penyimpanan
Perumahan LCP hitam serasi aliran semula: dinilai untuk suhu puncak 255 ± 5 °C, sehingga 3 pas
Ketinggian rongga maksimum dalam siri 9.0 mm: profil 4.5 mm memberikan volum resonans dalaman yang lebih besar daripada alternatif ketinggian rendah, menyokong output akustik 2.7 kHz yang cekap.
Fleksibiliti konfigurasi tiga kali: varian standard 16Ω dan 32Ω untuk pemilihan seni bina voltan, ditambah model cincin tembaga F-16R yang dipertingkatkan untuk aplikasi yang menuntut output akustik maksimum daripada jejak yang sama.
Peningkatan magnet gelang kuprum (F-16R): gelang pintasan kuprum dalam litar magnet meningkatkan output akustik pada keadaan pemacu yang setara dengan mengurangkan kehilangan arus pusar.
Penembusan hingar frekuensi rendah: Pusat resonan 2700 Hz menyasarkan jalur 2–3 kHz di mana ketumpatan spektrum hingar ambien industri berkurangan, meningkatkan persepsi amaran dalam jentera berat dan persekitaran kenderaan.
Gandingan impedans yang dioptimumkan voltan: 16R untuk sistem Li-ion/logik 3.6V dengan cabutan ≤80 mA; 32R untuk bas automotif/industri 5V dengan cabutan ≤80 mA; F-16R mengekalkan impedans 16Ω dengan litar magnet dipertingkatkan untuk output unggul pada kuasa yang setara.
Storan cuaca sejuk lanjutan: -40 °C rating storan menyokong logistik arktik, peralatan altitud tinggi dan jentera simpanan musim sejuk tanpa degradasi parametrik.
| Parameter | MLT-9045-16R | MLT-9045-32R | MLT-9045F-16R |
| Jenis Produk | Buzzer Pasif SMD Elektromagnet | Buzzer Pasif SMD Elektromagnet | Buzzer Pasif SMD Elektromagnet |
| Voltan Ternilai | 3.6 V (o-p) | 5.0 V (o-p) | 3.6 V (o-p) |
| Voltan Kendalian | 2.5 – 4.5 V (o-p) | 4.5 – 6.5 V (o-p) | 2.5 – 4.5 V (o-p) |

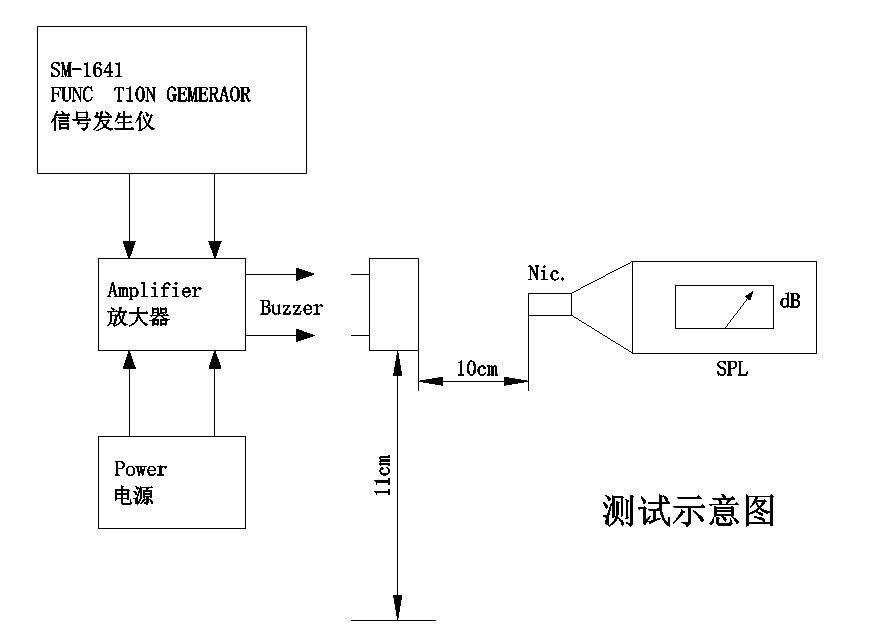

| Keluaran Bunyi pada 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB (dipertingkatkan) |
| Arus Operasi | ≤ 80 mA | ≤ 80 mA | ≤ 100 mA |
| Frekuensi Resonans | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Rintangan Gegelung | 16 ± 3 Ω | 32 ± 3 Ω | 16 ± 3 Ω |
| Suhu Operasi | -30 °C ~ +70 °C | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Suhu Penyimpanan | -40 °C ~ +85 °C | -40 °C ~ +85 °C | -40 °C ~ +85 °C |

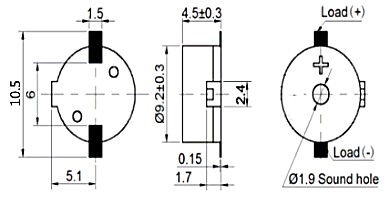

| Dimensi (Dia × H) | 9.0 × 4.5 mm | 9.0 × 4.5 mm | 9.0 × 4.5 mm |
| Berat badan | 0.8 g | 0.8 g | 0.8 g |
| Bahan Perumahan | LCP hitam | LCP hitam | LCP hitam |
| Peningkatan Magnet | Standard | Standard | Cincin Tembaga |
| Kaedah Memateri (Disyorkan) | Aliran semula: 255 ± 5 °C, 3 s; Panaskan 180 °C, 40–70 s | Aliran semula: 255 ± 5 °C, 3 s; Panaskan 180 °C, 40–70 s | Aliran semula: 255 ± 5 °C, 3 s; Panaskan 180 °C, 40–70 s |
Buzzer Pasif Magnetik SMD 9×4.5mm mewakili puncak akustik portfolio buzzer SMD bulat MEIDI 9.0 mm. Profil 4.5 mm — paling tinggi dalam siri ini — memberikan volum resonans dalaman 80% lebih daripada 2.5 mm MLT-9025 dan 12.5% lebih daripada 4.0 mm MLT-8540, diterjemahkan kepada kecekapan frekuensi rendah yang unggul dan penjanaan tekanan bunyi pada 2700 Hz.
Seni bina konfigurasi tiga kali menangani tiga senario perolehan yang berbeza. MLT-9045-16R (16 ± 3 Ω, 2.5–4.5V) menyediakan reka bentuk berasaskan logik berkuasa bateri dan 3.3V di mana kebolehlaksanaan pemacu GPIO langsung diutamakan. MLT-9045-32R (32 ± 3 Ω, 4.5–6.5V) menyasarkan bas aksesori automotif 5V dan keluaran PLC perindustrian di mana voltan rel yang lebih tinggi mengurangkan kehilangan EMI dan konduktor akibat arus. MLT-9045F-16R memperkenalkan peningkatan magnet cincin tembaga — cincin pintasan konduktif yang disepadukan ke dalam litar magnet yang menyekat kehilangan arus pusar di bahagian kutub, meningkatkan ketumpatan fluks magnet yang berkesan dalam celah udara tanpa meningkatkan lilitan atau rintangan gegelung.
Varian F-16R menyediakan output akustik yang dipertingkatkan berbanding 16R standard pada voltan dan penarafan arus yang setara, disebabkan oleh kecekapan litar magnetik yang lebih baik. Untuk aplikasi yang setiap desibel penting — seperti sistem pemindahan kecemasan, pengelakan perlanggaran jentera berat atau amaran keselamatan maritim — F-16R menyediakan laluan naik taraf tanpa menyemak seni bina voltan atau susun atur PCB.
Jisim 0.8 g memberikan kestabilan mekanikal di bawah keadaan getaran dan kejutan. Kestabilan ini penting dalam peralatan perlombongan, penuai pertanian, dan casis kenderaan komersial di mana getaran yang berterusan akan merendahkan konsistensi keluaran dalam transduser yang lebih ringan. Jejak pekeliling memudahkan pemodelan akustik kepungan berbanding alternatif segi empat sama, dengan corak sinaran bunyi jejari yang boleh diramal yang memudahkan reka bentuk jeriji dan port. Minta sampel ketiga-tiga varian untuk menilai keserasian voltan dan faedah peningkatan magnet dalam persekitaran akustik sasaran anda.
MEIDI menggunakan protokol kebolehpercayaan seragam merentas semua pengeluaran siri MLT. Semua varian MLT-9045 menjalani pengesahan tekanan yang sama:
Saringan ketahanan iklim — storan suhu tinggi 48 jam pada +80 ± 2 °C, storan suhu rendah 48 jam pada -30 ± 2 °C, dan kejutan haba 5 kitaran (-30 °C ↔ +80 °C, 30 minit kekal setiap ekstrem)
Pengesahan tegasan mekanikal — getaran sinusoidal (10–55 Hz, amplitud 1.0 mm, paksi XYZ, kumulatif 0.5 jam) dan jatuh bebas 75 cm pada kayu keras 10 mm (3 hentakan)
Pengesahan rintangan kelembapan — Pendedahan 48 jam kepada 50 ± 5 °C / 90–95% RH diikuti dengan pemulihan ambien 2 jam dan pencirian elektrik penuh
Pengesahan integriti pematerian — rintangan haba pateri pada 250 ± 5 °C selama 10 ± 0.5 saat (pelepasan badan-ke-pateri 2.0 mm), serta pematuhan profil aliran semula penuh
Ujian ini dijalankan di makmal kebolehpercayaan MEIDI sendiri, yang menyokong pembangunan dan pengesahan semua komponen akustik yang dihasilkan sejak 2011. Kilang di Jiangsu, China, beroperasi di bawah sistem kualiti yang diperakui ISO 9001 dan menyepadukan pengacuan LCP dalaman, penggulungan gegelung automatik dan talian pemasangan SMD. Penyepaduan menegak ini membolehkan kawalan rapat ke atas keseluruhan rantaian pembuatan, daripada pemeriksaan bahan mentah kepada ujian akustik akhir.
Hasil ujian kumpulan sampel menunjukkan ketekalan yang luar biasa merentas semua konfigurasi:
| Varian | Julat SPL (dB) | Julat Semasa (mA) | Kekerapan (Hz) | Impedans (Ω) |
| MLT-9045-16R | 97.5–99.4 | 68.3–71.2 | 2700 (semua sampel) | 15.2–16.9 |
| MLT-9045-32R | 97.5–99.7 | 61.7–64.8 | 2700 (semua sampel) | 30.4–32.1 |
| MLT-9045F-16R | 97.5–99.4 | 68.3–71.2 | 2700 (semua sampel) | 15.2–16.9 |
Semua parameter berkelompok rapat dalam tetingkap spesifikasi. Laporan ujian kelompok individu tersedia atas permintaan.
Sistem penggera industri berat — hentian kecemasan, pergerakan kren dan amaran tekan lebih muatan di kilang keluli, faundri dan loji penempaan di mana bunyi ambien melebihi 90 dB dan penembusan frekuensi rendah adalah kritikal
Kabin dan casis kenderaan komersial — amaran tali pinggang keledar, amaran pintu terbuka dan nada kedekatan terbalik dalam trak berat, bas dan peralatan pembinaan dengan subsistem terkawal 24V hingga 5V
Operasi perlombongan dan terowong — pengesanan gas, kegagalan pengudaraan, dan penggera pemindahan dalam ruang bawah tanah terkurung dengan dengung tinggi dan gangguan jentera
Peralatan dek marin dan bilik enjin — operasi win, pam bilge dan amaran pemadaman kebakaran dalam persekitaran maritim berlembapan tinggi dan bergetar tinggi
Jentera pemprosesan pertanian — amaran pengering bijirin, aras silo dan penuai tersumbat dalam keadaan luar yang dipenuhi habuk dengan bunyi latar belakang yang ketara
Alamat awam dan siaran kecemasan — pemberitahuan boleh didengar sandaran dalam sistem PA, interkom sekolah dan rangkaian pemindahan bangunan yang memerlukan konsistensi tonal yang boleh dipercayai
1. Apakah perbezaan antara MLT-9045-16R dan MLT-9045F-16R?
Kedua-duanya berkongsi parameter elektrik yang sama (16 ± 3 Ω, 2.5--4.5V, ≤100 mA) dan dimensi mekanikal (9.0 × 4.5 mm). F-16R menggabungkan cincin pintasan tembaga dalam litar magnet untuk output akustik yang lebih baik pada kuasa pemacu yang setara. F-16R disyorkan untuk aplikasi di mana output akustik maksimum adalah kritikal dan premium kos yang sederhana dibenarkan oleh keperluan prestasi.
2. Bagaimanakah 4.5 mm MLT-9045 dibandingkan dengan 4.0 mm MLT-8540 dan 2.5 mm MLT-9025?
Ketinggian 4.5 mm MLT-9045 memberikan volum resonans dalaman yang lebih tinggi berbanding alternatif berprofil rendah dalam siri diameter yang sama, menyokong kecekapan frekuensi rendah dan output akustik pada 2700 Hz. Tukar ganti ialah kelegaan paksi z: profil 4.5 mm memerlukan lebih banyak ruang menegak daripada alternatif yang lebih tipis. Pilih MLT-9025 untuk penutup ultra-langsing, MLT-8540 untuk pelepasan seimbang, dan MLT-9045 untuk prestasi akustik maksimum di mana ketinggian tidak dikekang.
3. Apakah litar pemacu yang disyorkan untuk setiap varian?

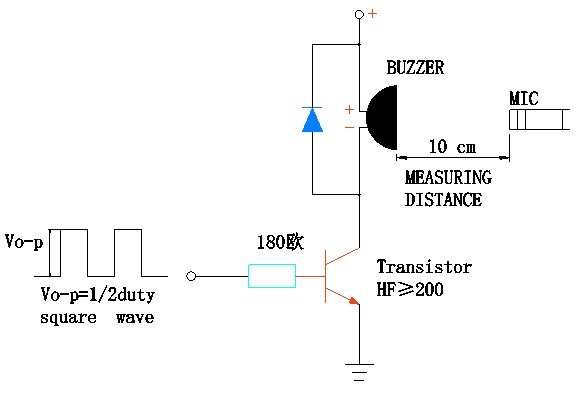

16R dan F-16R pada 3.6V menarik ≤100 mA dan boleh dipacu terus dari pin MCU GPIO yang berkebolehan (sahkan penarafan semasa pin ≥100 mA) atau melalui suis transistor NPN ringkas dengan perintang asas 180 Ω. 32R pada 5V menarik ≤80 mA tetapi memerlukan peringkat pemacu daripada logik 3.3V; daripada logik 5V, perintang asas 330 Ω dengan transistor tujuan umum (HF ≥ 200) menyediakan pemacu yang mencukupi. Diod flyback merentasi gegelung adalah wajib untuk semua varian untuk melindungi daripada sogokan induktif.
4. Bolehkah MLT-9045 menggantikan buzzer magnet melalui lubang dalam reka bentuk sedia ada?
Ya, dengan semakan susun atur PCB dari lubang telus ke pad SMD. Jejak pekeliling 9.0 mm menduduki kawasan papan yang lebih sedikit daripada buzzer lubang telus 12 mm biasa sambil menghilangkan lubang yang digerudi dan sisipan manual. Output akustik (≥85 dB, dengan data empirikal menunjukkan 97–99 dB) dengan ketara melebihi banyak kesetaraan lubang telus 12 mm. Pertimbangan reka bentuk utama ialah penghijrahan litar pemacu: buzzer melalui lubang selalunya beroperasi pada 12V dengan pengayun dalaman, manakala MLT-9045 memerlukan pengujaan 2.7 kHz luaran pada 3.6V atau 5V. Output PWM mikropengawal atau pengayun ringkas menggantikan pemacu berayun sendiri.
5. Adakah peningkatan magnet tersuai atau nilai impedans tersedia untuk program OEM?
ya. MEIDI menyokong penyesuaian OEM/ODM termasuk geometri cincin tembaga alternatif untuk penalaan frekuensi tertentu, nilai impedans perantaraan (20–24 Ω untuk seni bina voltan pisah), frekuensi resonan yang diubah suai (julat 2.0–3.5 kHz), warna perumahan alternatif untuk pengenalan visual dan pembungkusan pita dan gelendong tersuai. Kuantiti pesanan minimum dan masa memimpin dikenakan. Hubungi pasukan jualan kami untuk membincangkan keperluan khusus dan minta sebut harga untuk konfigurasi tersuai.
Hubungi MEIDI untuk sebut harga kompetitif, sampel kejuruteraan percuma bagi ketiga-tiga varian MLT-9045, dan sokongan OEM/ODM khusus. Pasukan aplikasi kami boleh membantu dengan penilaian litar magnet cincin tembaga, pengoptimuman litar pemacu 3.3V/5V dan penyepaduan akustik untuk profil kepungan industri berat dan kenderaan.
