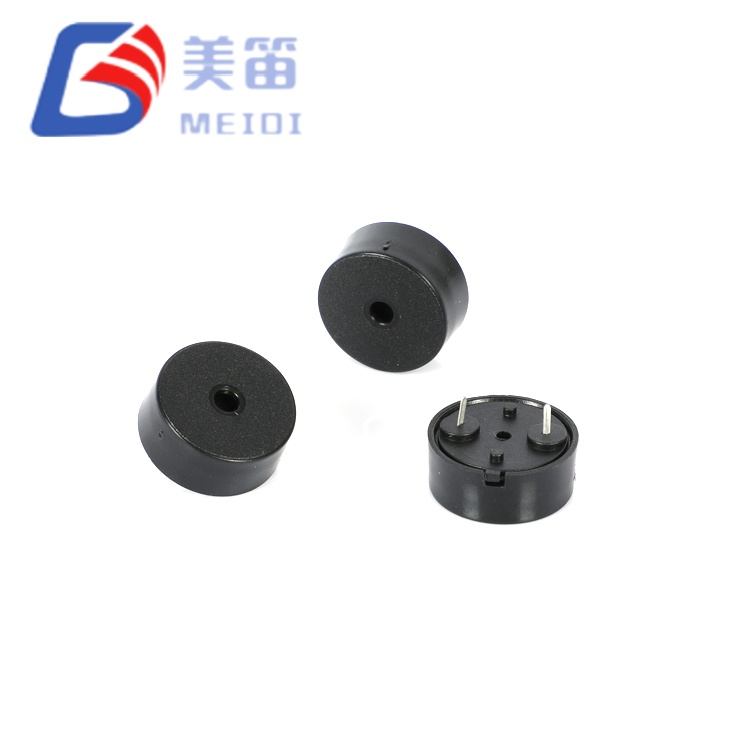

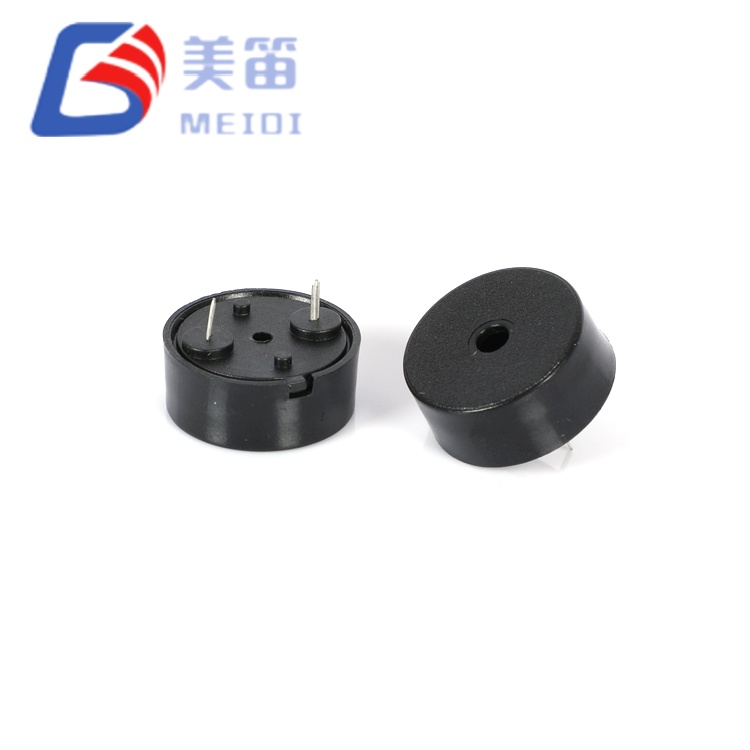

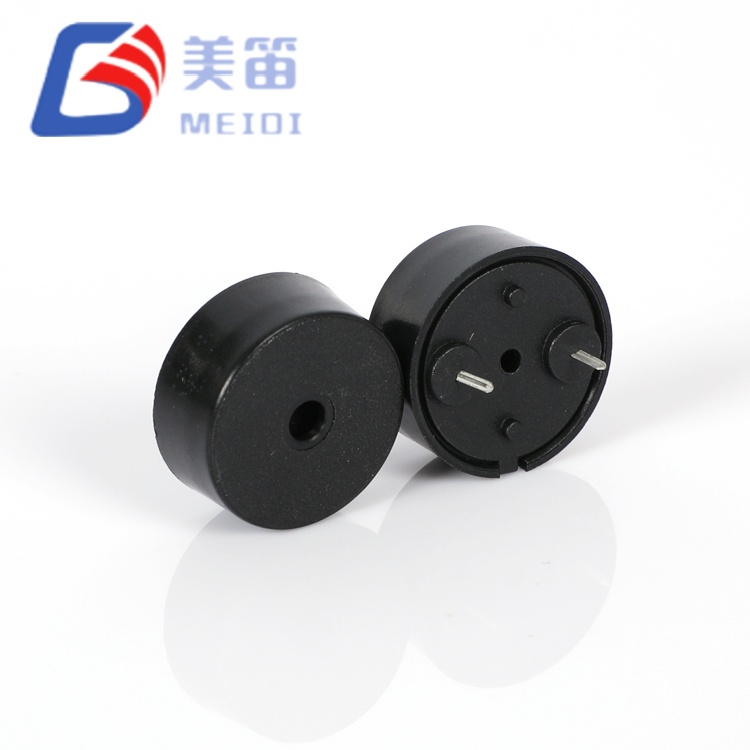

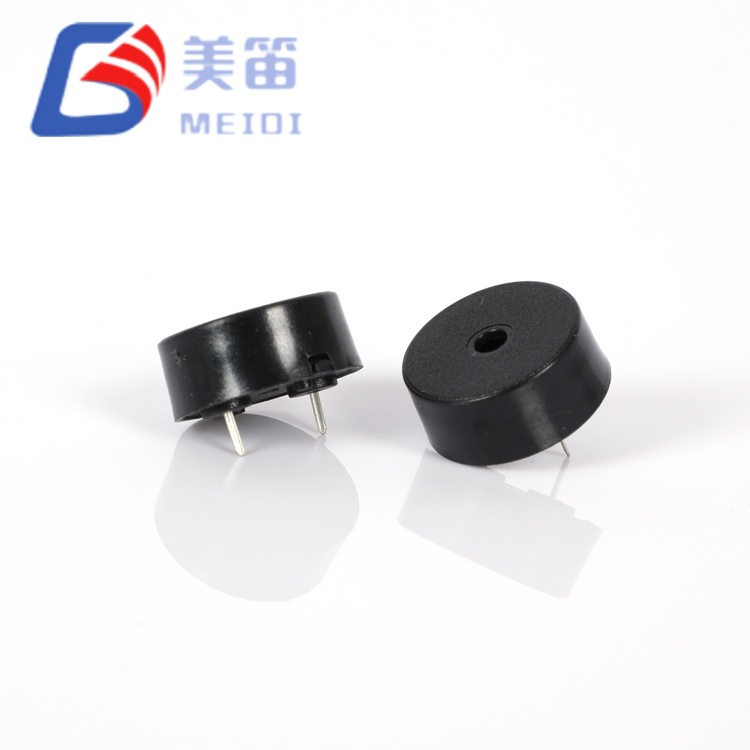

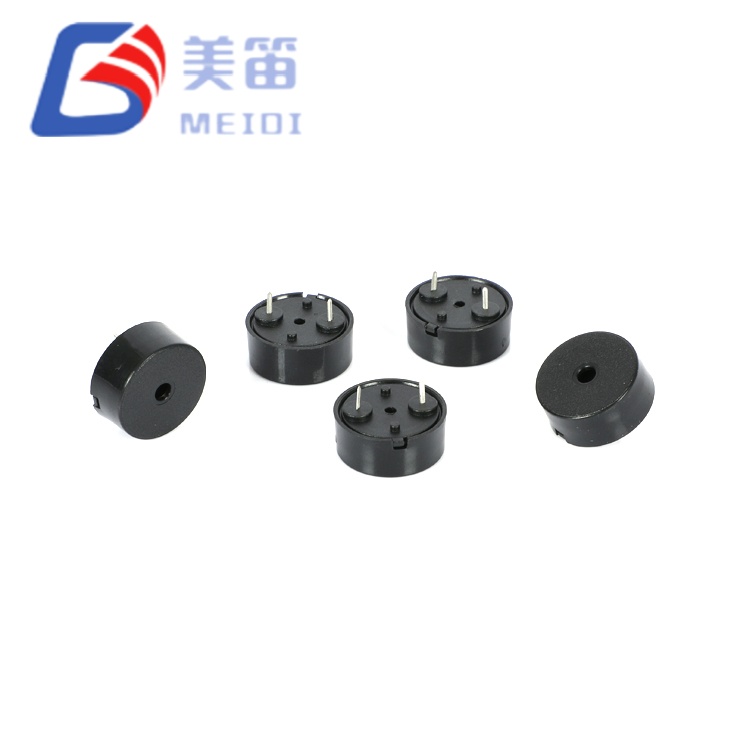

Buzzer Pasif Piezoelektrik 1707 dengan Pin Pogo ialah pembunyi pasif lubang telus yang dibina untuk menerima bunyi luaran Isyarat pemacu AC untuk penjanaan nada. Ia menduduki jejak diameter 17mm dengan a ketinggian 7.5mm, menjadikannya sesuai untuk susun atur PCB di mana ruang adalah sederhana terkekang. Dengan tahap pemacu berkadar 5Vp‑p pada 4000Hz, ia menyampaikan bunyi tekanan sekurang-kurangnya 85dB pada 10cm sambil mengekalkan tarikan arus pada atau di bawah 10mA. Julat voltan kendalian menjangkau dari 1V hingga 30V puncak-ke-puncak, jadi pereka bentuk boleh menyambungkan buzzer terus ke pin mikropengawal atau meningkatkan isyarat untuk output akustik yang lebih tinggi. Perumahan PBT hitam serasi dengan gelombang dan manual profil pematerian dan kekal stabil secara mekanikal merentasi suhu operasi rentang ‑20 ℃ hingga +70 ℃.
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Pasif Piezoelektrik (Melalui Lubang) | — |
| Voltan Ternilai | 5 Vp‑p | Keadaan ujian rujukan |
| Voltan Kendalian | 1 – 30 Vp‑p | Julat isyarat memandu |
| Keluaran Bunyi pada 10 cm | ≥ 85 dB | 5 Vp‑p, 4000 Hz gelombang persegi |
| Penggunaan Semasa | ≤ 10 mA | 5 Vp‑p, 4000 Hz gelombang persegi |
| Frekuensi Resonans | 4000 Hz | Pada keadaan yang dinilai |
| Suhu Operasi | -20 ℃ ~ +70 ℃ | Berterusan |
| Suhu Penyimpanan | -30 ℃ ~ +80 ℃ | Tidak beroperasi |
| Dimensi (Dia × H) | 17.0 ± 0.3 × 7.5 ± 0.5 mm | Badan tidak termasuk pin |
| Berat badan | 1.35 g | tipikal |
| Bahan Perumahan | PBT hitam | — |
| Pematerian Gelombang ★ | 260 ± 5 ℃, 4–6 s | 2-3 kitaran disyorkan |
| Memateri Manual ★ | 350 ± 10 ℃, 2–5 s | 2-3 kitaran disyorkan |
| Rintangan Haba Pateri | 250 ± 5 ℃, 10 ± 0.5 s | Badan 2.0 mm dari pateri |
Data di bawah datang daripada sampel 10-unit yang dipacu pada 5Vp‑p, gelombang persegi 4000Hz. Ia mencerminkan sebaran tipikal yang diperhatikan dalam pengeluaran. Had yang dijamin adalah ditakrifkan dalam spesifikasi teknikal di atas, bukan oleh set sampel ini.
| Tidak. | SPL (dB) | Semasa (mA) | Kapasitansi (nF) | Dia (mm) | H (mm) |
| 1 | 94 | 0.83 | 16.2 | 17.01 | 7.51 |
| 2 | 92 | 0.93 | 12.2 | 16.98 | 7.53 |
| 3 | 92 | 1.00 | 12.7 | 17.10 | 7.49 |
| 4 | 93 | 0.81 | 11.9 | 17.06 | 7.49 |
| 5 | 94 | 0.98 | 12.5 | 16.92 | 7.48 |
| 6 | 91 | 0.93 | 12.7 | 17.01 | 7.51 |
| 7 | 93 | 0.81 | 12.3 | 17.02 | 7.53 |
| 8 | 91 | 0.89 | 12.1 | 16.99 | 7.51 |
| 9 | 94 | 0.93 | 14.2 | 16.98 | 7.47 |
| 10 | 94 | 0.84 | 12.9 | 17.01 | 7.52 |
Nilai kapasitansi diambil daripada pengepala laporan ujian untuk rujukan dan tidak sebahagian daripada spesifikasi yang dijamin. Hubungi MEIDI untuk ujian khusus kelompok dokumentasi.
Buzzer Pasif Piezoelektrik 1707 dengan Pin Pogo ini memerlukan gelombang persegi luaran atau isyarat PWM berpusat pada 4000Hz. Pendekatan biasa adalah menggunakan output pemasa mikropengawal, walaupun tekanan bunyi pada tahap logik 3.3V atau 5V akan lebih rendah daripada 85dB yang dinilai. Untuk mencapai volum yang lebih tinggi, penimbal transistor atau get logik boleh menaikkan pemacu amplitud sehingga maksimum 30Vp‑p. Beban kapasitif buzzer, kira-kira 12nF dalam binaan biasa, menghasilkan pancang arus sementara pada setiap tepi isyarat. Memasukkan perintang siri kecil dalam julat 100Ω hingga 330Ω membantu menguruskannya memuncak tanpa penurunan bunyi yang ketara.
Untuk pengeluaran, pematerian gelombang pada 260 ℃ selama 4–6 saat disyorkan. Manual pematerian pada 350 ℃ selama 2–5 saat juga disokong, dengan sehingga tiga terma kitaran dibenarkan. Kekalkan kelegaan sekurang-kurangnya 2.0mm antara perumah dan sumber pateri.
MEIDI telah memberi tumpuan kepada pengeluaran komponen akustik sejak 2011. Syarikat mengendalikan kemudahan di Wilayah Jiangsu dengan lebih 500 pekerja dan setiap bulan output melebihi 50 juta unit buzzer. Proses dalaman meliputi seramik penyediaan serbuk, percetakan elektrod, polarisasi, pengacuan suntikan, dan pemasangan automatik, yang bersama-sama memberikan kawalan ketat ke atas kualiti bahan dan masa utama pengeluaran. Setiap HNR‑1707 PA10 melepasi akustik hujung talian semak, dan setiap lot dijadikan sampel untuk urutan kebolehpercayaan yang ditakrifkan dalam spesifikasi produk. Model pembuatan bersepadu ini, diperakui kepada ISO9001, menyokong prestasi kelompok yang konsisten untuk kedua-dua kuantiti percubaan dan pesanan volum tinggi.
Peralatan yang telah menghasilkan gelombang persegi atau output PWM boleh menyepadukan ini buzzer tanpa menambah litar pengayun tambahan. Peranti yang dikendalikan oleh bateri mendapat manfaat daripada penggunaan 10mA yang sederhana dan ketiadaan arus siap sedia. Panel industri yang berjalan pada bas 12V atau 24V DC boleh memacu buzzer secara terus dalam julat 1–30Vp‑pnya. Produk pengguna seperti penderia rumah pintar, alat perubatan mudah alih, dan instrumen ujian pegang tangan juga sesuai dengan 17mm jejak kaki. Jika penggunaan yang dimaksudkan melibatkan persekitaran yang berkaitan dengan keselamatan atau terkawal, sila hubungi MEIDI untuk mengesahkan pensijilan yang berkenaan.
Apakah isyarat pemacu yang diperlukan oleh HNR‑1707 PA10?
Ia mesti dipacu oleh bentuk gelombang AC, biasanya gelombang persegi atau PWM di sekeliling 4000Hz. Voltan DC sahaja tidak akan menghasilkan bunyi dan boleh membahayakan elemen.
Bolehkah saya memandu terus dari pin mikropengawal?
Ya, selagi voltan puncak-ke-puncak pin berada dalam julat 1–30V. Pada logik 3.3V atau 5V, output bunyi akan lebih rendah daripada 85dB yang dinilai. Penampan transistor boleh meningkatkan tahap pemacu apabila isyarat yang lebih kuat diperlukan.
Apakah profil pematerian yang disyorkan?
Penyolderan gelombang pada 260 ℃ selama 4–6 saat lebih disukai untuk pemasangan volum. Penyolderan manual pada 350 ℃ selama 2–5 saat juga boleh diterima, dengan had daripada tiga kitaran haba. Sentiasa pastikan perumah sekurang-kurangnya 2.0mm dari mandian pateri atau hujung seterika.
Adakah frekuensi resonans mempunyai toleransi?
Spesifikasi menyatakan frekuensi pusat 4000Hz tanpa toleransi yang dinyatakan. Untuk reka bentuk sensitif frekuensi, MEIDI boleh memberikan pencirian tambahan data untuk membantu menentukan julat jangkaan dalam pengeluaran.
Untuk lembaran data lengkap, keluk tindak balas frekuensi atau kualiti khusus kelompok rekod, sila hubungi MEIDI dengan butiran projek anda. Sokongan kejuruteraan biasanya bertindak balas dalam satu hari perniagaan.
