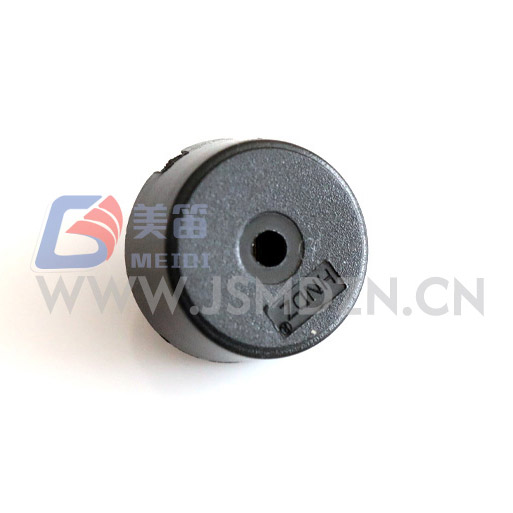

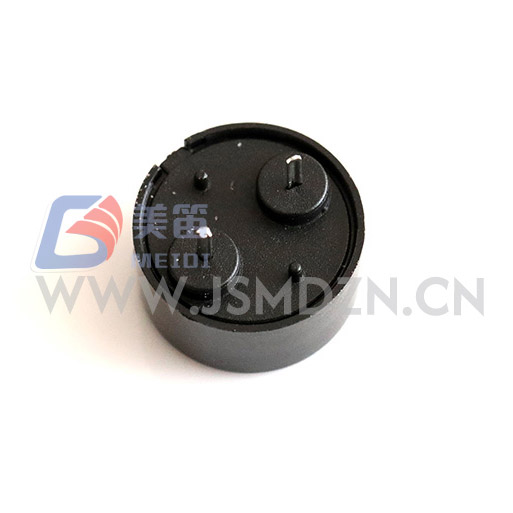

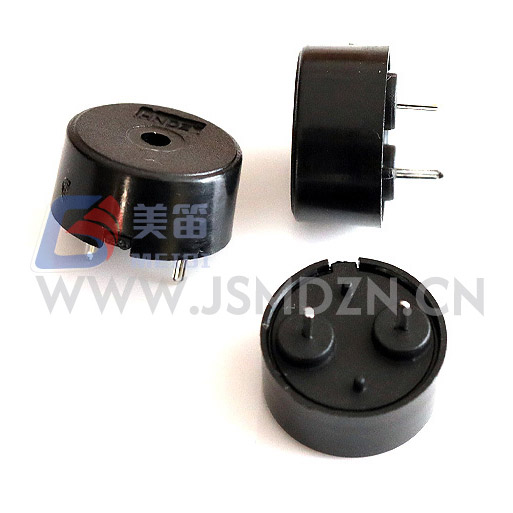

Buzzer Pasif Piezoelektrik 1207 dengan Pin Pogo ialah pembunyi piezoelektrik pasif lubang telus yang direka bentuk untuk digerakkan oleh bentuk gelombang AC luaran. Ia berukuran 12.5mm diameter dan 7.0mm tinggi, dengan perumah PBT hitam yang beratnya lebih kurang 0.66g. Apabila dibekalkan dengan a Gelombang persegi 5Vp‑p pada frekuensi resonans 4000Hz, buzzer menyampaikan bunyi tahap tekanan sekurang-kurangnya 80dB pada jarak 10cm, manakala lukisan tidak lebih daripada 10mA. Isyarat pemacu boleh berjulat dari 1V hingga 30V puncak-ke-puncak, membenarkan penyepaduan dengan logik voltan rendah serta litar perindustrian voltan lebih tinggi. pasif ini seni bina memberikan pereka bentuk kawalan penuh ke atas kekerapan nada dan menghapuskan tarikan arus senyap yang dikaitkan dengan litar pengayun aktif.
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Pasif Piezoelektrik (Melalui Lubang) | — |
| Voltan Ternilai | 5 Vp‑p | Tahap ujian rujukan |
| Voltan Kendalian | 1 – 30 Vp‑p | Julat isyarat memandu |
| Frekuensi Resonans | 4000 ± 500 Hz | Pada keadaan yang dinilai |
| Keluaran Bunyi pada 10 cm | ≥ 80 dB | 5 Vp‑p, 4000 Hz gelombang persegi |
| Penggunaan Semasa | ≤ 10 mA | 5 Vp‑p, 4000 Hz gelombang persegi |
| Suhu Operasi | -20 ℃ ~ +70 ℃ | Berterusan |
| Suhu Penyimpanan | -30 ℃ ~ +80 ℃ | Tidak beroperasi |

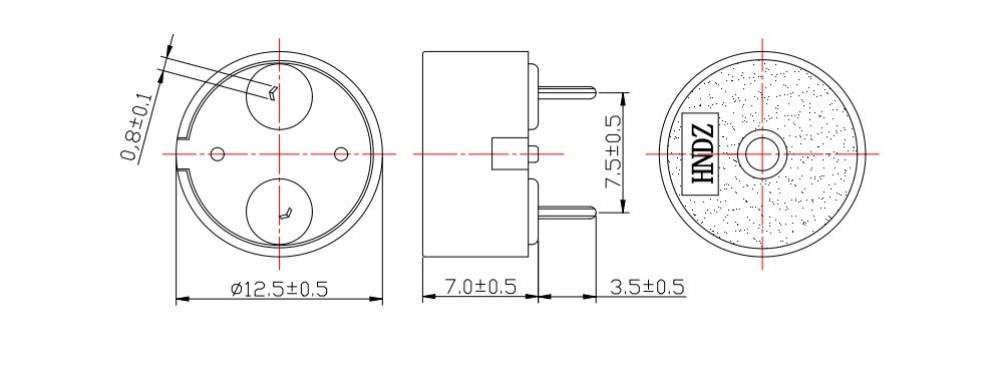

| Dimensi (Dia × H) | 12.5 ± 0.3 × 7.0 ± 0.5 mm | Badan sahaja, tidak termasuk pin |
| Berat badan | 0.66 ± 0.2 g | tipikal |
| Bahan Perumahan | PBT hitam | — |
| Pematerian Gelombang ★ | 260 ± 5 ℃, 4–6 s | 2-3 kitaran disyorkan |
| Memateri Manual ★ | 350 ± 10 ℃, 2–5 s | 2-3 kitaran disyorkan |
| Rintangan Haba Pateri | 250 ± 5 ℃, 10 ± 0.5 s | Badan 2.0 mm dari pateri |
Pengukuran berikut telah direkodkan pada sampel 10 unit yang diuji pada 5Vp‑p, 4000Hz gelombang persegi. Nilai ini menggambarkan taburan pengeluaran biasa dan tidak had yang dijamin. Untuk sampul surat prestasi yang dijamin, rujuk kepada spesifikasi di atas.
| Tidak. | SPL (dB) | Semasa (mA) | Kapasitansi (nF) | Dia (mm) | H (mm) |
| 1 | 84 | 0.45 | 11.7 | 12.01 | 7.1 |
| 2 | 83 | 0.51 | 12.2 | 11.98 | 7.2 |
| 3 | 85 | 0.48 | 12.3 | 12.03 | 6.98 |
| 4 | 84 | 0.45 | 11.9 | 11.99 | 7.0 |
| 5 | 85 | 0.53 | 12.5 | 11.97 | 6.96 |
| 6 | 86 | 0.54 | 11.8 | 11.99 | 6.99 |
| 7 | 85 | 0.49 | 12.3 | 12.02 | 7.3 |
| 8 | 83 | 0.53 | 12.1 | 12.05 | 7.5 |
| 9 | 84 | 0.51 | 11.2 | 12.02 | 7.0 |
| 10 | 83 | 0.49 | 11.9 | 11.98 | 6.98 |
Sebagai komponen pasif, HNR‑1207 PA7.5 bergantung pada sistem hos untuk membekalkan gelombang persegi atau isyarat PWM berpusat pada 4000Hz. Pelaksanaan biasa menggunakan a pin GPIO mikropengawal dikonfigurasikan sebagai output pemasa, secara pilihan ditampan melalui transistor apabila voltan pemacu yang lebih tinggi daripada bekalan logik dikehendaki. The sifat kapasitif buzzer, dengan kapasiti nominal sekitar 12nF, hasil dalam pancang arus pendek pada setiap tepi isyarat. Meletakkan perintang siri kecil (100–330Ω) selaras dengan pin pemacu boleh mengehadkan arus puncak tanpa material menjejaskan keluaran bunyi. Oleh kerana voltan operasi menjangkau 1V hingga 30Vp‑p, buzzer yang sama boleh dipacu terus dari MCU 3.3V untuk amaran sederhana atau dirangsang kepada 12V atau 24V untuk aplikasi yang lebih kuat.
Untuk pemasangan pengeluaran volum, pematerian gelombang pada 260 ℃ selama 4–6 saat ialah kaedah pilihan. Pematerian manual dengan set seterika kepada 350 ℃ selama 2–5 saat juga boleh diterima, dengan sehingga tiga kitaran haba dibenarkan. Perumahan sepatutnya disimpan sekurang-kurangnya 2.0mm dari mandi pateri untuk mengelakkan ubah bentuk.
Setiap lot pengeluaran Buzzer Pasif Piezoelektrik 1207 dengan Pin Pogo dijadikan sampel untuk kebolehpercayaan tujuh item protokol yang ditakrifkan dalam spesifikasi produk. Ujian termasuk pendedahan lanjutan kepada kelembapan (50℃, 90–95% RH, 48j), penyimpanan suhu tinggi dan rendah, berbasikal haba antara -30℃ dan +80℃, kejatuhan mekanikal, getaran, dan rintangan haba pateri. Penerimaan memerlukan semua spesifikasi elektrik dan dimensi dipenuhi selepas pemulihan 2 jam pada suhu bilik.
Kemudahan Jiangsu MEIDI menyepadukan pemprosesan seramik dalaman, piezo automatik ikatan, dan pengesahan akustik hujung talian 100%. Sistem pengurusan kualiti diperakui kepada ISO9001, dan data ujian khusus kelompok boleh dibekalkan dengan volum penghantaran.
Peralatan yang telah menghasilkan output PWM atau gelombang persegi untuk tujuan lain boleh terus menggunakan Buzzer Pasif Piezoelektrik 1207 dengan Pin Pogo tanpa menambah litar pengayun. Instrumen mudah alih berkuasa bateri mendapat manfaat daripada arus pemacu 10mA yang rendah dan ketiadaan beban pengayun senyap. Dalam panel kawalan industri beroperasi daripada bekalan DC 12V atau 24V, penerimaan voltan lebar memudahkan reka bentuk pemandu. Jejak kecil 12.5mm juga sesuai dengan ruang yang terhad elektronik pengguna seperti penderia rumah pintar dan penguji pegang tangan.
Apakah isyarat pemacu yang diperlukan oleh buzzer ini?
Ia memerlukan isyarat AC, biasanya gelombang persegi atau PWM, pada frekuensi yang hampir dengan 4000Hz. Menggunakan voltan DC tidak akan menghasilkan bunyi dan boleh merosakkan elemen.
Bolehkah saya memandu terus dari mikropengawal?
Ya, dengan syarat tahap logik berada dalam julat 1–30Vp‑p. Untuk 3.3V atau 5V sistem, SPL akan lebih rendah daripada 80dB yang ditentukan pada 5Vp‑p. Sebuah transistor penimbal boleh menaikkan voltan pemacu apabila output yang lebih tinggi diperlukan.
Apakah profil pematerian yang disyorkan?
Penyolderan gelombang pada 260 ℃ selama 4–6 saat adalah disyorkan. Pematerian manual boleh dilakukan pada 350 ℃ selama 2–5 saat. Kedua-dua kaedah membenarkan sehingga tiga kitaran haba.
Bagaimanakah saya harus mengendalikan buzzer selepas pematerian?
Perumahan tidak dimeteraikan, jadi elakkan rendaman dalam pelarut pembersih atau fluks. Simpan papan yang dipasang dalam persekitaran yang kering untuk mengelakkan pengoksidaan pin.
Untuk lembaran data lengkap, keluk tindak balas frekuensi atau laporan ujian khusus kelompok, hubungi MEIDI dengan keperluan projek anda. Sokongan kejuruteraan biasanya bertindak balas dalam masa satu hari perniagaan.
