Pakej lubang telus 9 × 5 mm untuk pemasangan PCB terus
Kekerapan resonan 2700Hz untuk output tonal dengan pemacu gelombang persegi luaran
Impedans gegelung 16Ω untuk litar pemacu kelas 3V
Min. Tekanan bunyi 85dB pada 10cm di bawah 3Vo‑p, 2700Hz, 50% kitaran tugas
Julat voltan kendalian 3–7Vo‑p
Perumahan PPO hitam dinilai untuk operasi -20 ℃ hingga +70 ℃

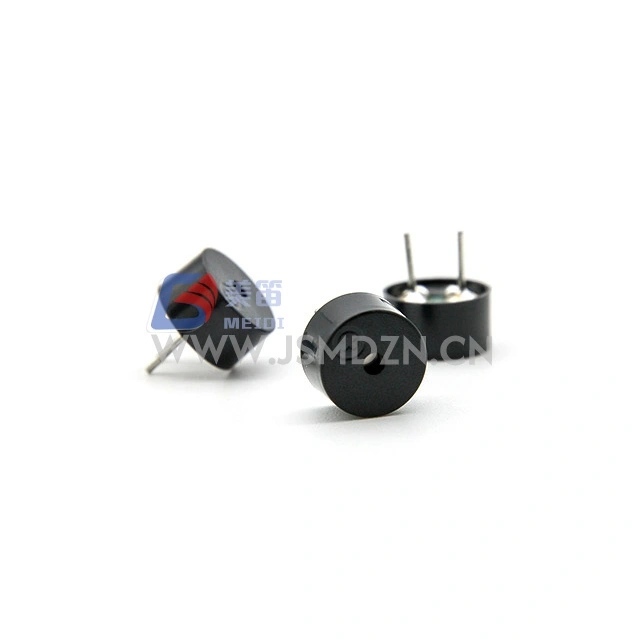

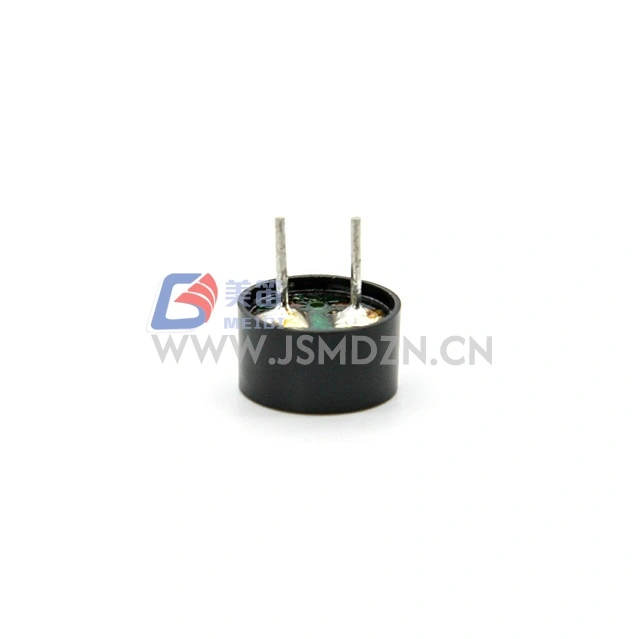

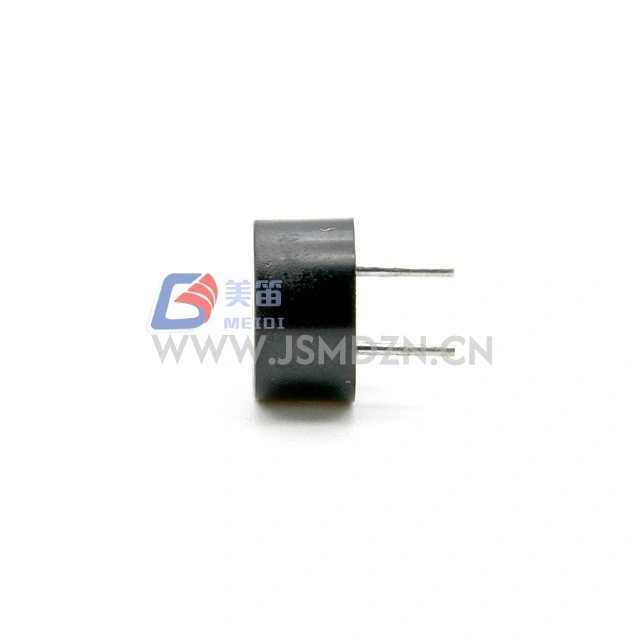

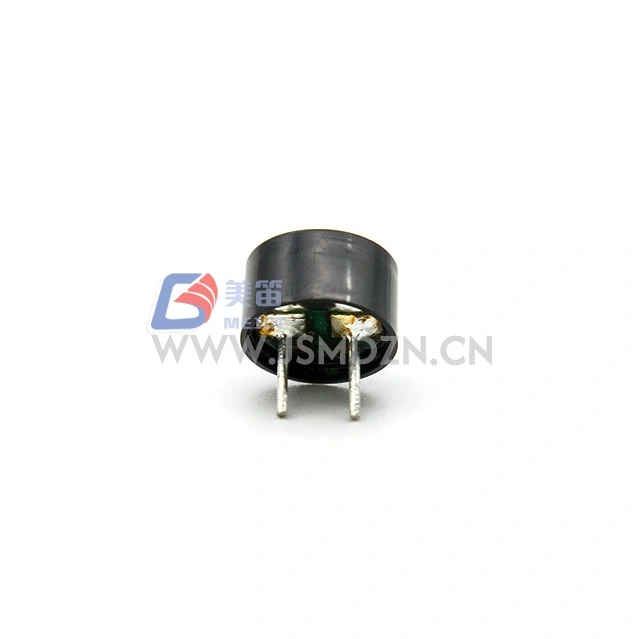

Buzzer Pasif Elektromagnet Melalui Lubang MEIDI HN‑9050 9x5mm ialah buzzer pasif elektromagnet lubang telus yang memerlukan gelombang persegi luaran atau isyarat pemacu PWM untuk menjana bunyi. Dengan voltan berkadar 3Vo‑p dan julat operasi 3–7Vo‑p, ia menampung logik 3V dan peringkat pemacu buffer yang biasa digunakan dalam peralatan industri. Gegelung 16Ω dan frekuensi resonan 2700Hz memberikan rujukan akustik yang ditentukan untuk reka bentuk penggera dan maklum balas status. Sebagai peranti pasif, HN‑9050 membenarkan kawalan frekuensi dan nada melalui isyarat pemacu luaran, menyokong penjanaan bunyi yang fleksibel merentas pelbagai aplikasi.
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Pasif Elektromagnet | — |
| Voltan Ternilai | 3Vo‑p | Rujukan frekuensi resonans |
| Voltan Kendalian | 3–7Vo‑p | Puncak isyarat memandu |
| Dinilai Semasa | Maks. 80mA | Pada 2700Hz, tugas 50%, gelombang persegi 3Vo‑p |
| Tahap Tekanan Bunyi | Min. 85dB | Pada 2700Hz, 50% duti, 3Vo‑p, 10cm |
| Rintangan Gegelung | 16 ± 4Ω | Pada 25 ℃, DC |

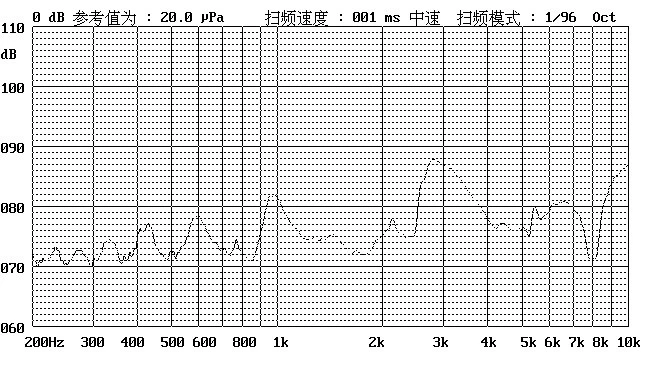

| Frekuensi Resonans | 2700Hz | Pada voltan terkadar |
| Suhu Operasi | -20℃ ~ +70℃ | — |
| Suhu Penyimpanan | -30℃ ~ +80℃ | — |
| Berat Bersih | lebih kurang 1.5g | — |
| Bahan Perumahan | PPO hitam | — |
| Perlindungan Alam Sekitar | RoHS | — |
Keadaan Ujian Standard: Suhu 25±3℃, Kelembapan 60±10% R.H., Tekanan 860–1060hPa
Pemasangan PCB melalui lubang dalam unit kawalan industri untuk makluman status dan kerosakan
Modul penggera dan keselamatan didorong oleh sumber gelombang persegi luaran
Perkakas rumah dan komersil dengan susun atur PCB konvensional
Peralatan pejabat dan mesin layan diri untuk isyarat boleh didengar mengikut masa
Peranti pengukuran dan instrumentasi yang memerlukan maklum balas nada
Infrastruktur komunikasi untuk penyelenggaraan dan petunjuk penggera
| Keperluan Reka Bentuk | Kelebihan HN‑9050 |
| Output akustik dalam format lubang melalui | Min. 85dB SPL dalam pakej 9 × 5 mm |
| Keserasian sistem 3V | Penarafan 3Vo‑p dengan julat pengendalian 3–7Vo‑p |
| Pemasangan manual dan automatik | Plumbum lubang tembus untuk pematerian tangan dan pematerian gelombang |
| Toleransi variasi bekalan | Voltan operasi maksimum 7Vo‑p |
| Kestabilan terma | Perumahan PPO merentasi -20℃ hingga +70℃ |
MEIDI mengeluarkan HN‑9050 di bawah proses pengeluaran terkawal, termasuk pemeriksaan bahan masuk, pengesahan rintangan gegelung dan ujian akustik setiap lot pengeluaran. Setiap lot tertakluk kepada ujian kebolehpercayaan yang meliputi hayat, suhu tinggi/rendah, kelembapan, kejutan haba, jatuh dan getaran. Selepas mana-mana ujian ini, produk mesti memenuhi kriteria penerimaan tanpa kemerosotan fungsi melebihi toleransi tekanan bunyi yang ditentukan.
| Item Ujian | Syarat Ujian |
| Ujian Kehidupan | 25±10℃, voltan terkadar, gelombang persegi frekuensi resonan tugas 1/2, 96 jam |
| Ujian Suhu Tinggi | Penyimpanan +80 ℃ selama 96 jam, pulihkan pada suhu bilik selama 3 jam sebelum ujian |
| Ujian Suhu Rendah | ‑40 ℃ penyimpanan selama 96 jam, pulihkan pada suhu bilik selama 3 jam sebelum ujian |
| Ujian Kelembapan | +40±3℃, 90%–95% RH, 48 jam, pulih pada suhu bilik selama 6 jam sebelum ujian |
| Ujian Kejutan Terma | 70℃ 2 jam → -20℃ 2 jam (1 kitaran), selang 1 jam antara kitaran, jumlah 10 kitaran |
| Ujian Gugur | Pembungkusan standard, kesemua 6 muka dan 3 tepi, jatuh dari ketinggian 1.2m ke papan kayu tebal |
| Ujian Getaran | 1000 kitaran/min, amplitud 1.5mm, 1 jam setiap paksi, 3 paksi jumlah |
Awas: Elakkan bahan asing memasuki produk, termasuk bahan magnet, bahan larut air dan gas menghakis, kerana ini boleh menjejaskan prestasi elektrik.
1. Apakah isyarat pemacu yang diperlukan untuk HN‑9050?

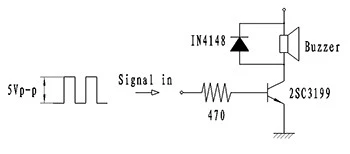

HN‑9050 ialah buzzer pasif dan memerlukan gelombang persegi luaran atau isyarat PWM. Gelombang persegi 2700Hz, 50% kitaran tugas pada 3Vo‑p menghasilkan Min ternilai. Output 85dB pada 10cm. Hubungi MEIDI untuk mendapatkan nota aplikasi litar pemacu.
2. Bolehkah buzzer ini beroperasi pada voltan selain 3Vo‑p?
ya. Julat voltan kendalian ialah 3–7Vo‑p. Skala tekanan bunyi dengan voltan pemacu; SPL berkadar ditentukan pada 3Vo‑p. Untuk voltan di luar julat ini, hubungi MEIDI untuk pengesahan.
3. Bagaimanakah rintangan gegelung 16Ω mempengaruhi reka bentuk pemandu?
Gegelung 16Ω menarik maksimum 80mA pada 3Vo‑p. Sahkan peringkat pemandu anda boleh menjana arus ini dengan voltan tepu dan pelesapan haba yang mencukupi.
4. Apakah kaedah pematerian yang serasi dengan perumah PPO?
Plumbum lubang telus menyokong pematerian tangan standard dan pematerian gelombang. Elakkan pendedahan haba yang berpanjangan melebihi penarafan suhu perumahan. Hubungi MEIDI untuk mendapatkan profil pematerian yang disyorkan.
5. Adakah pin HN‑9050‑serasi dengan buzzer lubang tembus 9mm yang lain?

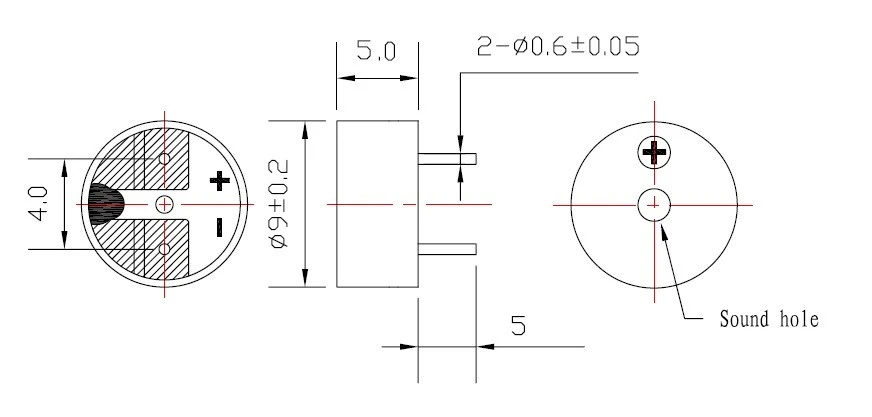

Hubungi MEIDI untuk lukisan mekanikal dan corak lubang yang disyorkan untuk mengesahkan keserasian jejak dengan PCB anda.
Untuk lembaran data teknikal, nota litar pemacu, laporan ujian kebolehpercayaan atau penyesuaian OEM bagi HN‑9050, hubungi MEIDI. Pasukan kami menyokong unit penilaian dan kejuruteraan aplikasi untuk penyepaduan buzzer melalui lubang.
