Pakej pelekap permukaan 9 mm × 4 mm
Kekerapan resonan 2730Hz untuk penjanaan nada dengan pengujaan gelombang persegi luaran
Impedans gegelung 40Ω untuk litar pemacu peringkat logik 5V dan buffer
Min. Tekanan bunyi 83dB pada 10cm apabila dipacu pada 5Vo-p, 2730Hz, 50% kitaran tugas
Julat pengendalian 3-8Vo-p
Perumahan Noryl Hitam untuk dimensi yang stabil semasa pengaliran semula dan operasi

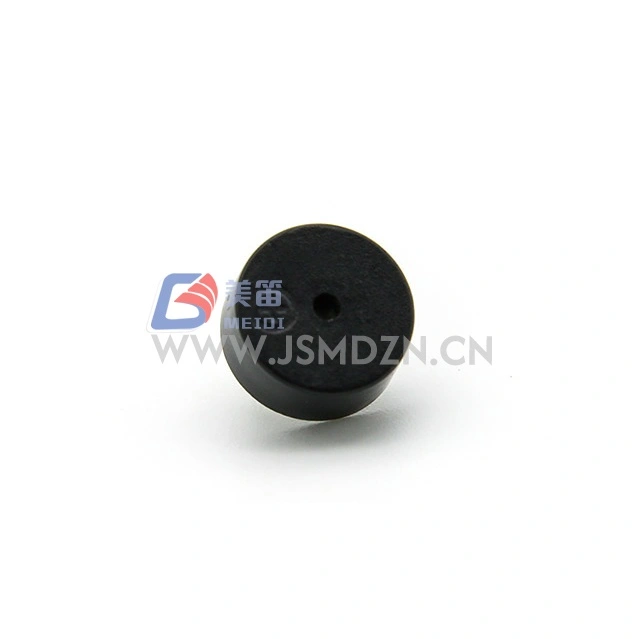

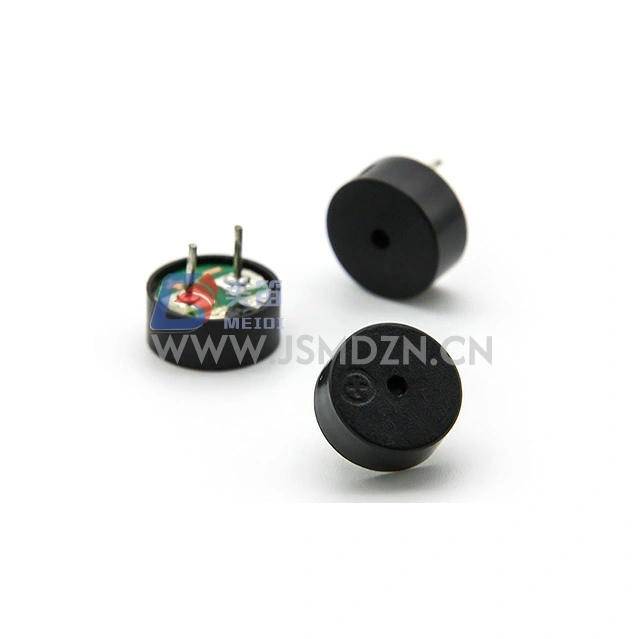

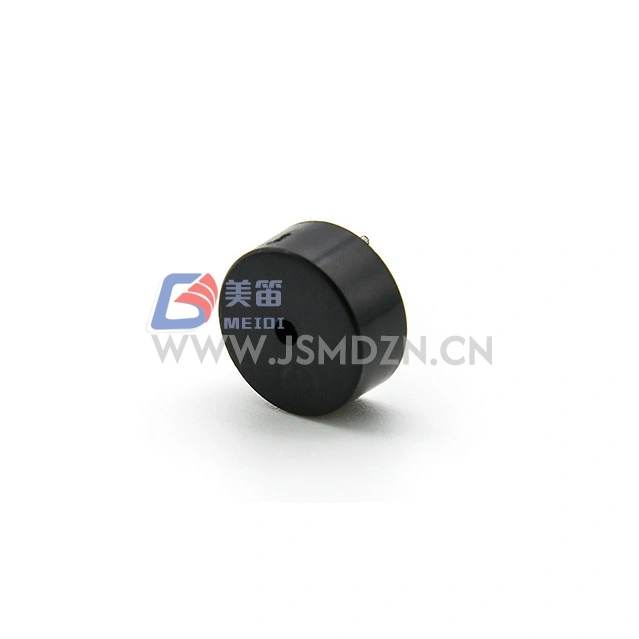

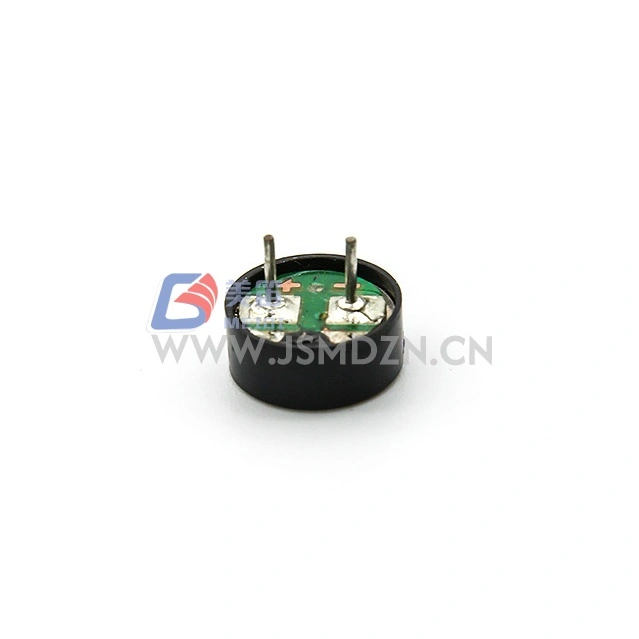

Buzzer Pasif Elektromagnet MEIDI HN-9040 9x4mm SMD ialah buzzer pasif elektromagnet pelekap permukaan yang menduduki jejak 9 mm × 4 mm. Kekerapan resonan 2730Hz menghasilkan nada yang sesuai untuk fungsi penggera, amaran dan petunjuk status dalam penutup elektronik.
Dengan voltan terkadar 5Vo-p dan julat operasi 3-8Vo-p, HN-9040 memuatkan sistem 5V. Rintangan gegelung 40Ω antara muka dengan pemacu transistor pengumpul terbuka standard dan port GPIO mikropengawal apabila keupayaan semasa disahkan. Perumahan Noryl hitam mengekalkan kestabilan dimensi merentasi rentang suhu operasi.
Untuk sistem yang memerlukan SPL lebih tinggi daripada yang disediakan oleh buzzer SMD miniatur, HN-9040 menawarkan peningkatan output tanpa penalti ketinggian jenis lubang tembus silinder. Hubungi MEIDI untuk mendapatkan panduan pemilihan buzzer SMD.
Faktor bentuk SMD bersaiz sederhana --- 9 mm × 4 mm badan untuk pemasangan PCB pemasangan permukaan
Kekerapan resonan 2730Hz --- pemacu gelombang persegi luaran pada frekuensi undian menghasilkan output tonal; Voltan DC sahaja tidak akan menghasilkan bunyi
Impedans gegelung 40Ω --- untuk penyepaduan sistem 5V dengan transistor atau peringkat pemacu peringkat logik

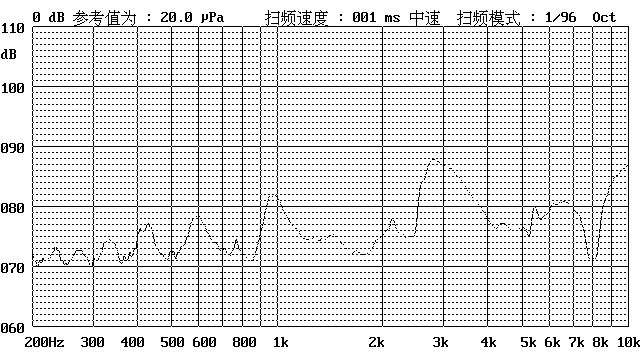

Tekanan bunyi yang ditentukan --- Min. 83dB pada 10cm di bawah 5Vo-p, 2730Hz, pemacu kitaran tugas 50%
Voltan operasi lanjutan --- julat 3-8Vo-p untuk variasi bekalan 5V
Pembinaan perumahan Noryl --- perumahan termoplastik hitam dinilai untuk operasi -20°C hingga +70°C
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Pasif Elektromagnet | — |
| Voltan Ternilai | 5Vo-p | Rujukan frekuensi resonans |
| Voltan Kendalian | 3–8Vo-m | Puncak isyarat memandu |
| Dinilai Semasa | Maks. 80mA | Pada 2730Hz, tugas 50%, gelombang persegi 5Vo-p |
| Tahap Tekanan Bunyi | Min. 83dB | Pada 2730Hz, 50% duti, 5Vo-p, 10cm |
| Rintangan Gegelung | 40 ± 4Ω | — |
| Frekuensi Resonans | 2730Hz | Pada voltan terkadar |
| Suhu Operasi | -20℃ ~ +70℃ | — |
| Suhu Penyimpanan | -30℃ ~ +80℃ | — |
| Berat Bersih | lebih kurang 0.8g | — |
| Bahan Perumahan | Noryl Hitam | — |
| Perlindungan Alam Sekitar | RoHS | — |
Keadaan Ujian Standard: Suhu 25±3℃, Kelembapan 60±10% R.H., Tekanan 860-1060hPa
Peralatan rangkaian dan casis pelayan untuk amaran kesalahan dan status boleh didengar
Panel HMI industri dan antara muka pengendali dengan komponen pemasangan permukaan
Peranti infrastruktur telekomunikasi untuk nada petunjuk penggera dan penyelenggaraan
Sistem paparan komersial dan papan tanda digital untuk fungsi amaran bermasa
Pengawal automasi kilang dengan modul I/O 5V yang memerlukan maklum balas yang boleh didengar
Pengagihan kuasa dan unit pengurusan tenaga untuk amaran melebihi ambang
| Keperluan Reka Bentuk | Kelebihan HN-9040 |
| Output akustik dalam format SMD | Min. 83dB SPL dalam pakej pemasangan permukaan |
| Keserasian sistem 5V | Penarafan 5Vo-p dengan julat 3-8Vo-p |
| Penyepaduan pengeluaran automatik | Pakej SMD untuk pematerian pick-and-place dan reflow |
| Toleransi variasi bekalan | Voltan operasi maksimum 8Vo-p |
| Kestabilan terma | Perumahan Noryl merentasi -20 ℃ hingga +70 ℃ |
MEIDI mengeluarkan HN-9040 dengan proses kawalan kualiti termasuk pemeriksaan bahan masuk, pemantauan dimensi dalam proses dan pengesahan elektrik akhir di bawah keadaan ujian standard 25±3℃, 60±10% R.H. dan 860-1060hPa.
Selepas mana-mana ujian berikut, produk hendaklah memenuhi kriteria penerimaan: tiada kecacatan atau kemerosotan dalam rupa dan sifat elektrik (kecuali SPL); SPL tidak boleh berkurangan lebih daripada 10dB daripada SPL minimum yang dinyatakan dalam lembaran data.
| Item Ujian | Syarat Ujian |
| Ujian Kehidupan | 25±10℃, voltan terkadar, gelombang persegi frekuensi resonan tugas 1/2, 96 jam |
| Ujian Suhu Tinggi | Penyimpanan +80 ℃ selama 96 jam, pulihkan pada suhu bilik selama 3 jam sebelum ujian |
| Ujian Suhu Rendah | -40 ℃ penyimpanan selama 96 jam, pulih pada suhu bilik selama 3 jam sebelum ujian |
| Ujian Kelembapan | +40±3℃, 90%–95% RH, 48 jam, pulih pada suhu bilik selama 6 jam sebelum ujian |
| Ujian Kejutan Terma | 70℃ 2 jam → -20℃ 2 jam (1 kitaran), selang 1 jam antara kitaran, jumlah 10 kitaran |
| Ujian Gugur | Pembungkusan standard, kesemua 6 muka dan 3 tepi, jatuh dari ketinggian 1.2m ke papan kayu tebal |
| Ujian Getaran | 1000 kitaran/min, amplitud 1.5mm, 1 jam setiap paksi, 3 paksi jumlah |
Awas: Elakkan bahan asing memasuki produk, termasuk bahan magnet, bahan larut air dan gas menghakis, kerana ini akan menjejaskan prestasi elektrik produk.
1. Apakah perbezaan antara memandu HN-9040 pada 3Vo-p berbanding 5Vo-p?
Pada 5Vo-p, buzzer mencapai nilai Min. Tekanan bunyi 83dB. Pada 3Vo-p, output akan dikurangkan kerana pengujaan gegelung yang lebih rendah. Julat pengendalian 3-8Vo-p menunjukkan operasi berfungsi merentasi rentang ini, tetapi SPL maksimum direalisasikan pada 5Vo-p yang dinilai dengan 50% gelombang persegi kitaran tugas pada 2730Hz.
2. Bolehkah saya menggunakan isyarat PWM daripada mikropengawal untuk memacu buzzer ini?
Ya, isyarat PWM pada atau berhampiran 2730Hz dengan kitaran tugas 50% adalah bentuk gelombang pemacu yang sesuai, dengan syarat pin mikropengawal atau peringkat pemacu boleh membekalkan arus yang diperlukan. Sahkan keupayaan arus port atau gunakan peringkat penimbal transistor.
3. Bagaimanakah rintangan gegelung 40Ω mempengaruhi reka bentuk litar pemacu?
Gegelung 40Ω menarik maksimum 80mA pada 5Vo-p. Sahkan voltan tepu peringkat pemandu anda untuk memastikan ayunan voltan yang mencukupi merentasi gegelung.
4. Apakah profil suhu aliran semula yang serasi dengan perumah Noryl?
HN-9040 direka untuk proses pengaliran semula bebas plumbum standard. Untuk pengesyoran suhu puncak tertentu dan masa-di atas cecair, hubungi MEIDI untuk dokumen profil pematerian aliran semula.
5. Adakah pin HN-9040 serasi dengan buzzer SMD 9mm lain di pasaran?
Hubungi MEIDI untuk lukisan mekanikal dan corak tanah yang disyorkan untuk mengesahkan keserasian jejak dengan susun atur PCB sedia ada anda.
Untuk lembaran data teknikal, profil pematerian aliran semula, nota aplikasi litar pemacu atau perbincangan konfigurasi OEM, hubungi kejuruteraan aplikasi MEIDI.
