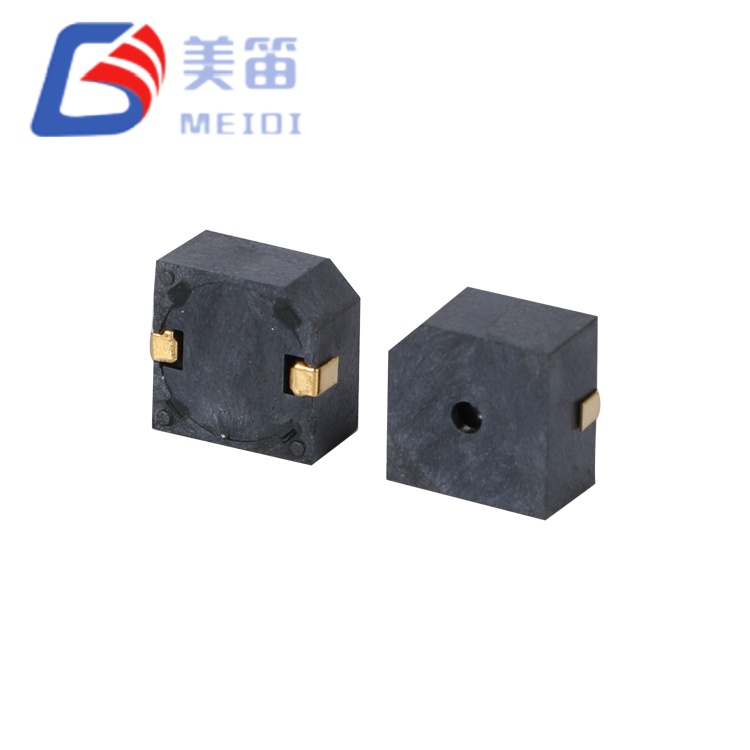

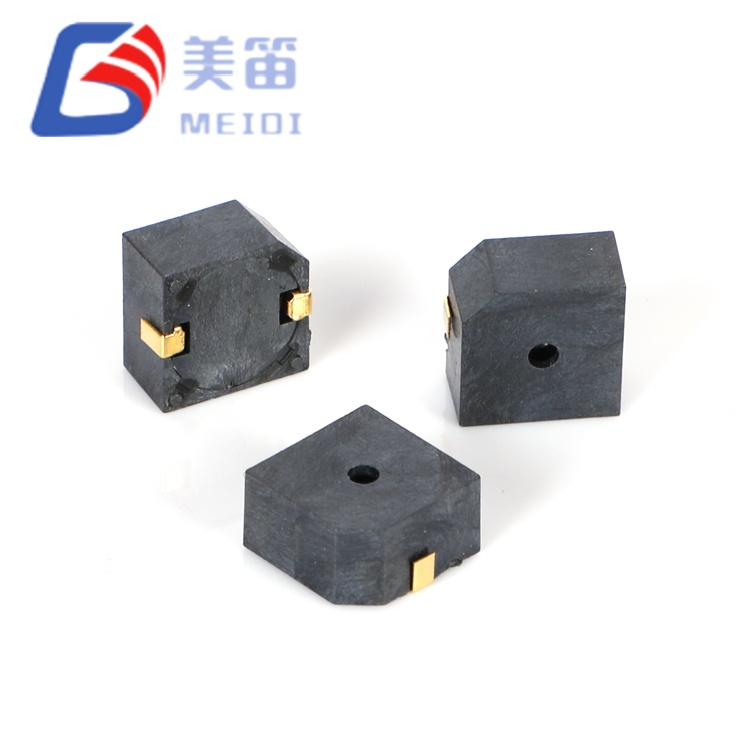

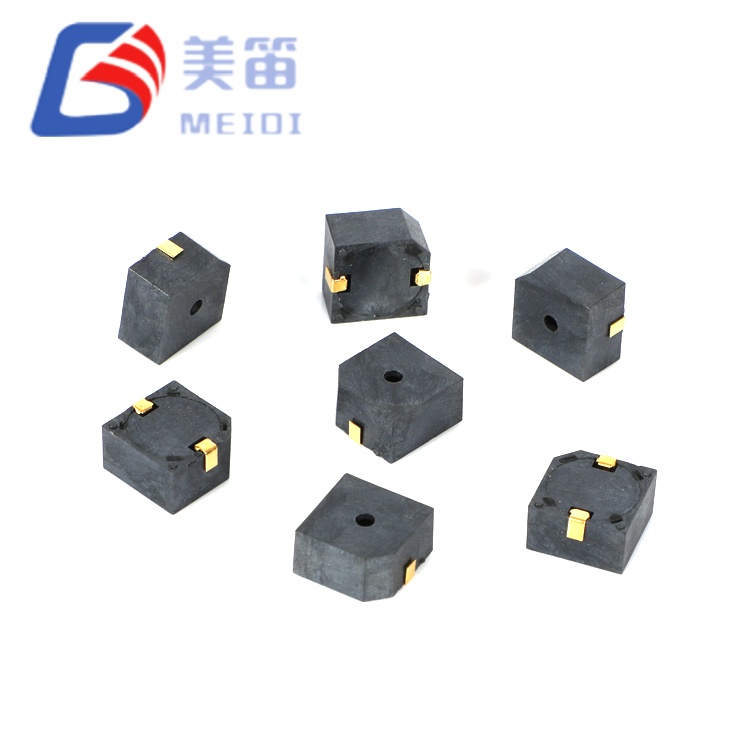

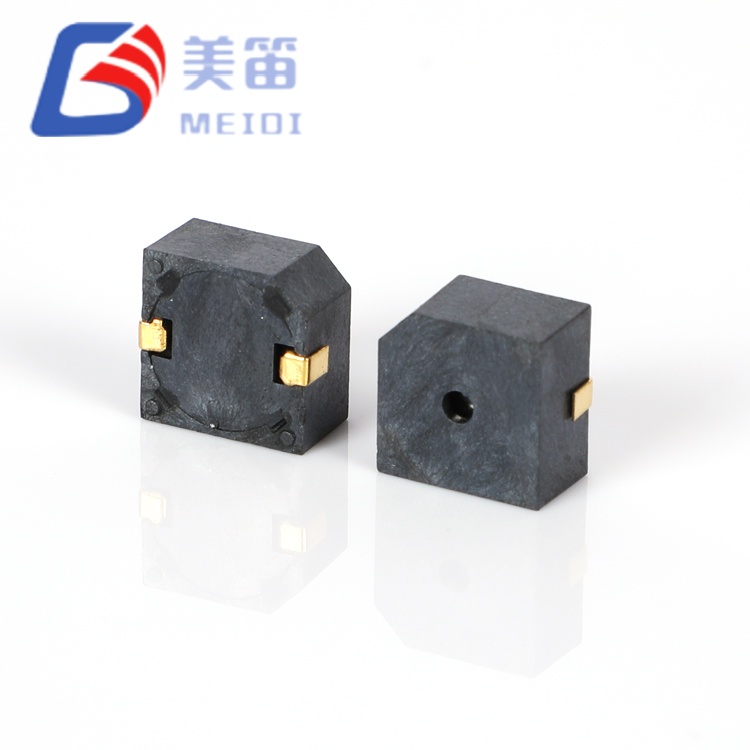

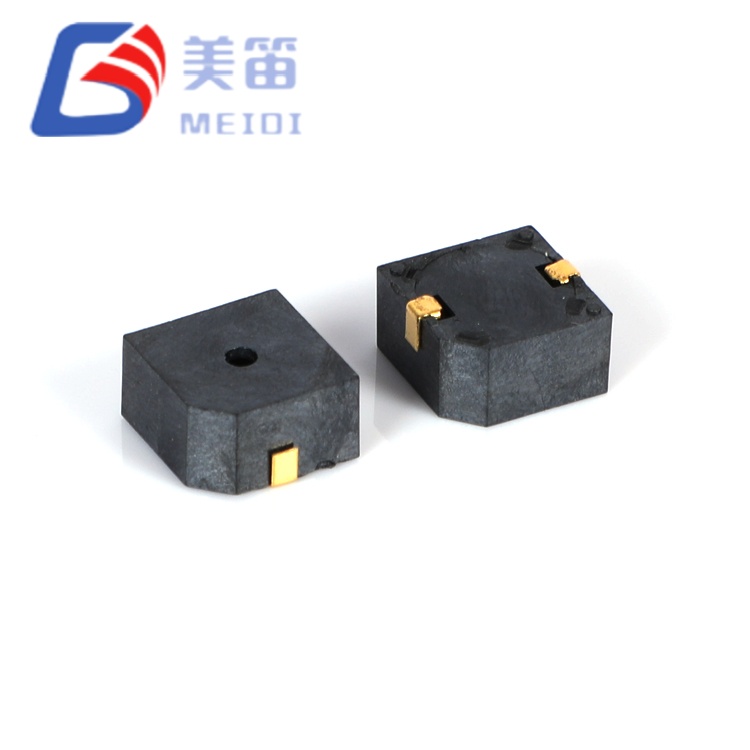

Buzzer Aktif Magnetik SMD 9.6*9.6*5mm ialah buzzer aktif elektromagnet dipacu sendiri yang direka bentuk untuk aplikasi yang memerlukan maklum balas akustik segera tanpa litar pengayun luaran. Pada 9.6 × 9.6 × 5.0 mm, buzzer aktif elektromagnet 5V SMD ini menduduki tapak bersaiz sederhana yang mengimbangi output akustik dengan kekangan hartanah PCB, menjadikannya sesuai untuk panel kawalan industri, instrumentasi perubatan dan antara muka perkakas komersil di mana ruang papan berada pada tahap premium tetapi integriti amaran boleh didengar tidak boleh dikompromi.
Tidak seperti buzzer pasif yang menuntut penjanaan isyarat PWM dan komponen pemacu, MLT-9650Y-5V menyepadukan litar pengayun yang ditala kilang yang menghasilkan nada 3000 Hz yang stabil pada ≥85 dB apabila voltan DC antara 4 V dan 7 V digunakan. Seni bina ini menghapuskan keperluan untuk sumber pemasa mikropengawal, peringkat pemacu transistor dan komponen penapisan induktif, mengurangkan kedua-dua kerumitan BOM dan kitaran pengesahan reka bentuk. Cabutan arus ≤30 mA pada 5 V adalah serasi dengan output tahap logik standard dan kenalan geganti, membolehkan pemacu terus daripada output digital PLC, pin litar kebolehcukupan MCU.
Perumahan LCP hitam menyediakan kestabilan dimensi melalui profil aliran semula bebas plumbum standard dengan suhu puncak 255 ± 5 °C, menyokong barisan pemasangan SMT automatik tanpa protokol pengendalian khusus. Dengan julat suhu operasi dari -30 °C hingga +70 °C dan toleransi storan memanjang hingga -40 °C, MLT-9650Y-5V menampung penggunaan dalam persekitaran yang tidak terkawal termasuk kandang telekomunikasi luar, peralatan logistik yang disejukkan dan subsistem dalaman automotif di mana lawatan terma melebihi had gred pengguna.
| Parameter | Nilai |
| Voltan Ternilai | 5 V (o-p) |
| Julat Voltan Kendalian | 4 – 7 V |
| Tahap Tekanan Bunyi | ≥ 85 dB |
| Frekuensi Resonans | 3000 ± 300 Hz |
| Arus Operasi | ≤ 30 mA |
| Suhu Operasi | -30 ℃ ~ +70 ℃ |
| Suhu Penyimpanan | -40 ℃ ~ +85 ℃ |
| Dimensi | 9.6 × 9.6 × 5.0 mm |
| Berat badan | 1.5 g |
| Jenis Pemasangan | SMD (Peranti Pelekap Permukaan) |
Komponen pengayun luaran sifar — gunakan voltan DC secara langsung; tiada peruntukan pemasa PWM, penimbal transistor atau diod flyback diperlukan, mengekalkan sumber mikropengawal untuk logik aplikasi utama
Ruang kepala voltan lebar — Julat operasi 4–7 V memuatkan rel nominal 5 V dengan toleransi pengawal selia ±20%, lengkung saliran bateri dan sistem 24 V perindustrian yang diturunkan melalui pengawal selia rintangan atau pensuisan mudah
Tandatangan akustik yang konsisten — pengayun dalaman mengekalkan frekuensi tengah 3000 Hz dengan toleransi ±10% merentas voltan penuh dan sampul suhu, menghapuskan hanyutan frekuensi yang biasa berlaku pada transduser pasif yang dipacu luaran
Jejak SMD bersaiz sederhana --- Pakej persegi 9.6 mm menyediakan kawasan persiaran diafragma yang mencukupi untuk output ≥85 dB yang boleh dipercayai tanpa memerlukan pemasangan lubang melalui
Serasi aliran semula dan pematerian gelombang — perumah LCP hitam dinilai untuk suhu aliran semula puncak 255 °C dan pematerian manual 360 °C, menyokong persekitaran pemasangan bercampur daripada pematerian tangan prototaip kepada talian automatik volum tinggi

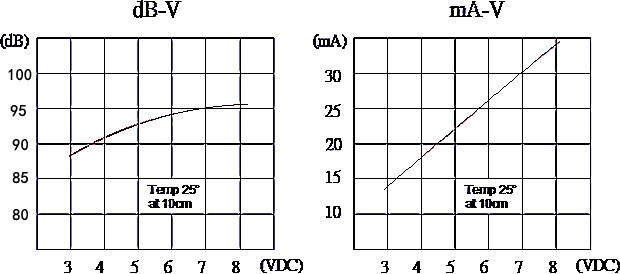

| Parameter | Nilai | Syarat Ujian |
| Voltan Ternilai | 5 V (o-p) | Pada 25 ℃ |
| Voltan Kendalian | 4 – 7 V (o-p) | Operasi berterusan |
| Keluaran Bunyi | ≥ 85 dB | Pada 5 V, jarak 10 cm |
| Frekuensi Resonans | 3000 ± 300 Hz | Pada voltan terkadar |
| Arus Operasi | ≤ 30 mA | Pada 5 V |
| Suhu Operasi | -30 ℃ ~ +70 ℃ | Berfungsi |
| Suhu Penyimpanan | -40 ℃ ~ +85 ℃ | Tidak beroperasi |
| Parameter | Nilai |

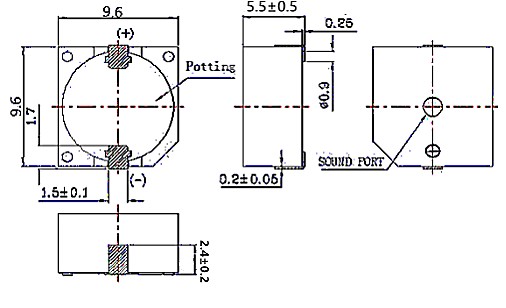

| Dimensi (L × W × H) | 9.6 × 9.6 × 5.0 mm |
| Berat badan | 1.5 g |
| Bahan Perumahan | LCP hitam |
| Suhu pematerian (aliran semula) | 255 ± 5 °C, 3 s; Panaskan 180 °C, 40–70 s |
| Suhu pematerian (gelombang) | 255 ± 15 °C, 4–6 s |
| Suhu pematerian (Manual) | 360 ± 10 °C, 2–5 s |
| Pas Aliran Semula Maks | 3 |
| Suhu Operasi | -30 ℃ ~ +70 ℃ |
| Suhu Penyimpanan | -40 ℃ ~ +85 ℃ |
Modul penggera PLC industri — petunjuk kerosakan dan amaran berhenti kecemasan dalam pengawal logik boleh atur cara dan sistem pemacu motor di mana rel logik 5 V atau 24 V adalah standard dan maklum balas akustik serta-merta semasa pencetus adalah wajib.
Instrumentasi diagnostik perubatan — isyarat penyiapan, amaran ralat dan nada status penentukuran dalam penganalisis atas bangku, monitor pesakit dan peralatan dialisis di mana keserasian elektromagnet dan output yang konsisten adalah keperluan terkawal
Penyejukan komersial dan logistik rantaian sejuk — penggera pintu terbuka, pemberitahuan pelanggaran suhu dan amaran kerosakan pemampat dalam peti sejuk masuk, bekas pengangkutan dan unit simpanan farmaseutikal yang beroperasi pada suhu ambien di bawah sifar
Kepungan luar telekomunikasi — pengesanan pencerobohan kabinet, penggera kegagalan kuasa dan amaran perjalanan terma dalam pengulang stesen pangkalan dan nod tepi rangkaian yang terdedah kepada keadaan cuaca yang tidak terkawal
Subsistem dalaman automotif — peringatan tali pinggang keledar, loceng kunci masuk dan petunjuk status pengecasan dalam kelompok instrumen kenderaan elektrik dan kabin kenderaan komersil di mana bas aksesori 5 V adalah lazim
| Keperluan Kejuruteraan | Kelebihan MLT-9650Y-5V |
| Minimumkan kerumitan BOM | Pengayun bersepadu menghapuskan IC pemacu luaran, perintang asas, diod flyback dan pembangunan perisian tegar PWM |
| Pastikan keteguhan voltan | Julat 4–7 V memuatkan nominal 5 V dengan ruang kepala untuk pengenduran bateri, toleransi pengawal selia dan penindasan sementara |
| Menjamin konsistensi akustik | Resonans 3000 Hz yang ditala kilang dengan toleransi kelompok ±10%; tiada penalaan litar pemacu atau penentukuran per unit diperlukan |

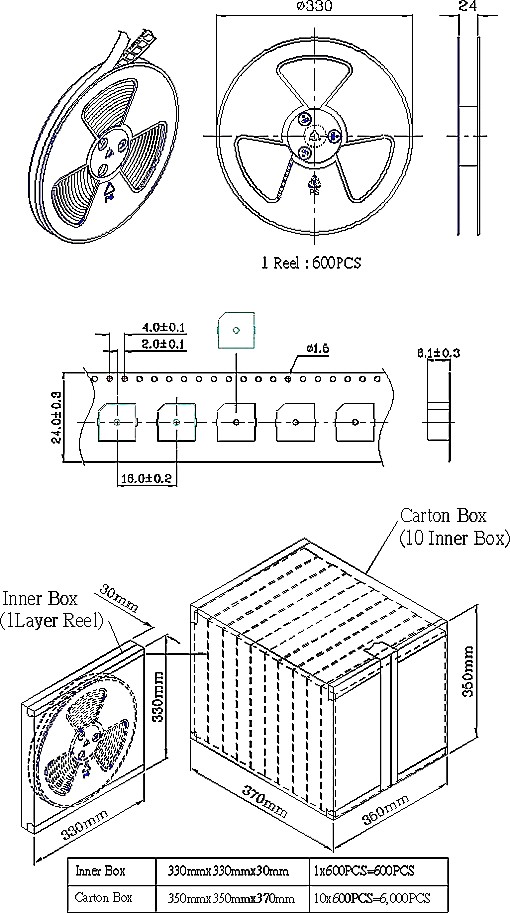

| Menyokong pemasangan SMT automatik | Pembungkusan pita dan kekili standard dengan keserasian pengambilan muncung vakum; puncak aliran semula 255 °C |
| Beroperasi dalam persekitaran yang mencabar secara haba | -30 °C hingga +70 °C julat operasi mengatasi had gred pengguna standard; Storan -40 °C menyokong logistik rantaian sejuk |
Jisim 1.5 g menyumbang kepada kestabilan mekanikal di bawah keadaan getaran yang biasa dalam jentera industri dan aplikasi kenderaan. Pemasangan diafragma mengekalkan output akustik yang konsisten di bawah kejutan mekanikal, manakala ketinggian 5.0 mm menyediakan isipadu rongga dalaman yang mencukupi untuk penjanaan resonans 3 kHz yang cekap.
MEIDI mengeluarkan Buzzer Aktif Magnetik SMD 9.6*9.6*5mm pada barisan pemasangan automatik dengan ujian fungsi elektrik dan akustik 100%. Setiap kumpulan pengeluaran menjalani pengesahan tekanan persekitaran dan mekanikal yang komprehensif:
•Storan suhu tinggi — 48 jam pada +80 ± 2 °C, diikuti dengan pemulihan ambien 2 jam dan pengesahan parametrik penuh
•Storan suhu rendah — 48 jam pada -30 ± 2 °C, diikuti dengan pemulihan ambien 2 jam
•Berbasikal kejutan terma — 5 kitaran antara -30 °C dan +80 °C dengan 30 minit kekal setiap ekstrem
•Kerintangan getaran — sapuan sinusoidal 10–55 Hz, amplitud 1.0 mm, paksi XYZ, kumulatif 0.5 jam
•Kejutan mekanikal — 75 cm jatuh bebas ke atas kayu keras 10 mm, 3 hentaman
•Ketahanan kelembapan — 48 jam pada 50 ± 5 °C / 90–95% RH, diikuti dengan pemulihan ambien selama 2 jam
• Rintangan haba pateri — 250 ± 5 °C selama 10 ± 0.5 saat dengan kelegaan 2.0 mm dari badan ke pateri
Data ujian kumpulan sampel mengesahkan prestasi konsisten dalam spesifikasi: tekanan bunyi 94.1--96.1 dB, arus 24.4--26.4 mA, frekuensi 2987--3011 Hz (semuanya dalam 3000 ± 300 Hz spesifikasi), dengan kecacatan sifar dimensi atau kekutuban.
S1: Bolehkah MLT-9650Y-5V dipacu terus daripada GPIO mikropengawal 3.3 V?
Tidak. Voltan operasi minimum ialah 4 V, dan 3.3 V jatuh di bawah ambang fungsi yang dijamin. Walaupun buzzer mungkin menghasilkan output yang berkurangan atau gagal berayun sepenuhnya pada 3.3 V, operasi yang boleh dipercayai memerlukan bekalan 4 V minimum. Untuk sistem 3.3 V, pertimbangkan penukar rangsangan 5 V atau pilih buzzer aktif berkadar 3 V daripada portfolio MEIDI.
S2: Apakah jangka hayat akustik di bawah operasi berterusan pada voltan terkadar maksimum?
Pengayun bersepadu dan transduser elektromagnet layak untuk operasi berterusan pada ambien 5 V dan 25 °C. Jangka hayat dilanjutkan di bawah kitaran tugas terputus-putus yang tipikal bagi aplikasi penggera. Hubungi kilang untuk data seumur hidup tertentu. Untuk aplikasi nada berterusan seperti isyarat pemindahan kecemasan, pengurusan terma kepungan perlu dipertimbangkan untuk mengelakkan pengumpulan haba.
S3: Bagaimanakah pengayun bersepadu mempengaruhi keserasian elektromagnet berbanding dengan buzzer pasif yang dipacu secara luaran?
Pengayun dalaman beroperasi pada 3000 Hz tetap dengan masa naik dan turun terkawal, menghasilkan kandungan harmonik boleh diramal terhad terutamanya kepada harmonik ganjil (9 kHz, 15 kHz, dsb.) yang berada di luar jalur ujian pancaran biasa yang dijalankan dan dipancarkan. Tidak seperti buzzer pasif dipacu PWM di mana bunyi pensuisan bergantung pada susun atur litar pemacu, galangan pemacu get dan penghalaan PCB, MLT-9650Y-5V membentangkan beban elektrik yang konsisten dengan kandungan frekuensi tinggi yang minimum, secara amnya menghasilkan pelepasan EMC yang lebih rendah dan ujian pematuhan yang dipermudahkan.
S4: Apakah pertimbangan reka bentuk kepungan yang dikenakan pada profil ketinggian 5.0 mm?
Ketinggian badan 5.0 mm memerlukan pelepasan tidak terhalang yang mencukupi di atas permukaan PCB untuk mengelakkan halangan akustik. Kelegaan tambahan di atas apertur bunyi disyorkan untuk mengelakkan degradasi tekanan bunyi dari permukaan atau komponen berdekatan. Untuk kepungan dengan jeriji atau membran, padanan impedans akustik hendaklah dinilai; jerat padat boleh melemahkan output. Jejak kaki persegi 9.6 mm menyediakan pemasangan mekanikal yang stabil pada substrat FR4 standard 1.6 mm.
S5: Adakah pengubahsuaian OEM seperti pembungkusan pita dan kekili tersuai atau konfigurasi pin alternatif disokong?
ya. MEIDI menyokong penyesuaian OEM termasuk spesifikasi pita dan kekili yang diubah suai, kuantiti pembungkusan alternatif dan pelabelan tersuai untuk pesanan volum tinggi. Pengubahsuaian borang plumbum untuk penukaran lubang telus tidak boleh digunakan pada SMD MLT-9650Y-5V, tetapi pengesyoran stensil tampal pateri tersuai dan panduan profil aliran semula tersedia melalui kejuruteraan aplikasi. Kuantiti pesanan minimum dan masa pendahuluan berbeza mengikut skop pengubahsuaian.
Untuk lembaran data teknikal, jejak CAD, permintaan sampel atau panduan penyepaduan OEM untuk MLT-9650Y-5V, hubungi Sokongan Kejuruteraan MEIDI.
Kejuruteraan aplikasi MEIDI biasanya bertindak balas kepada pertanyaan teknikal dalam satu hari perniagaan
