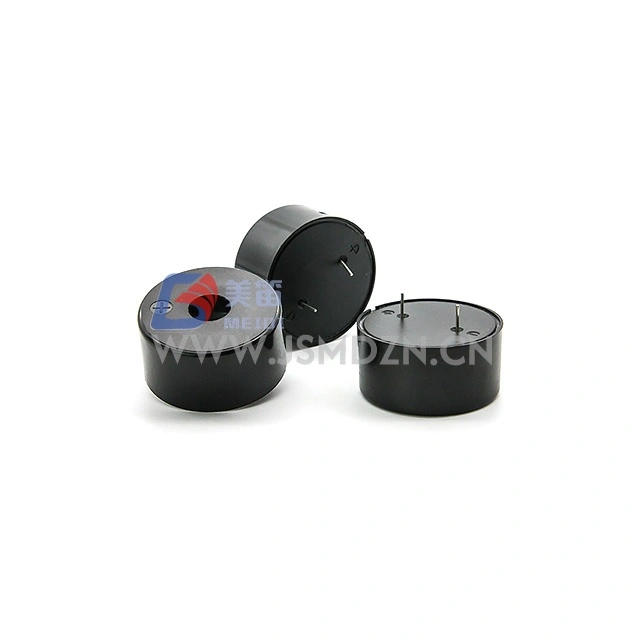

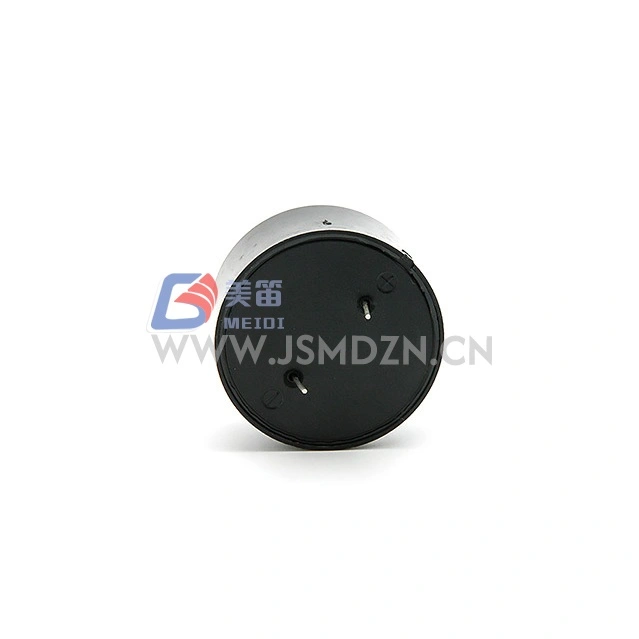

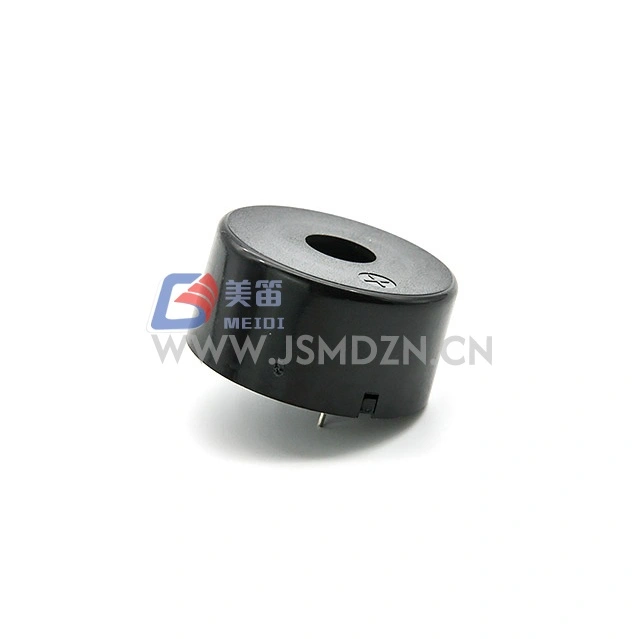

Penggera Elektronik MEIDI HND-4020 3KHz Piezo ialah unit penggera elektronik yang direka untuk aplikasi amaran dan amaran yang boleh didengar. Ia menggunakan transduser piezoelektrik yang dipacu oleh isyarat gelombang persegi atau PWM luaran, membolehkan pereka bentuk sistem mengawal frekuensi dan corak nada.
HND-4020 bergema pada 3000±500Hz dan menghasilkan Min. Tekanan bunyi 89dB pada 3Vp-p, 3kHz, duti 50%, diukur pada 30cm. Julat operasi 1~25Vp-p yang luas menyokong pelbagai reka bentuk litar pemacu. Dengan kapasitansi 30000±30%pF pada 1kHz dan perumah PPO hitam, penggera elektronik ini sesuai dengan sistem amaran industri, keselamatan dan kawalan proses.
Fleksibiliti pemacu luaran — menerima PWM atau pemacu gelombang persegi untuk output nada boleh atur cara
Kekerapan resonan 3000Hz — ditala kilang dengan toleransi ±500Hz
Julat voltan lebar — Julat pengendalian 1~25Vp-p menyokong pelbagai litar pemacu
Penggunaan semasa rendah — Maks. 5mA pada 3Vp-p, 3kHz, 50% duti
Perumahan PPO — bahan PPO hitam untuk ketahanan haba dan mekanikal
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Penggera Elektronik | — |
| Voltan Ternilai | 3 Vp-p | Mengikut keadaan ujian |
| Voltan Kendalian | 1~25 Vp-p | Julat isyarat memandu |
| Frekuensi Resonans | 3000 ±500 Hz | — |
| Tahap Tekanan Bunyi | Min. 89 dB | 3Vp-p, 3kHz, 50% duti, 30cm |
| Nilai Semasa | Maks. 5 mA | 3Vp-p, 3kHz, 50% kewajipan |
| Kapasitansi | 30000 ±30% pF | Pada 1kHz |
| Suhu Operasi | -20℃ ~ +70℃ | Berterusan |
| Suhu Penyimpanan | -30℃ ~ +80℃ | Tidak beroperasi |
| Dimensi Luaran | Φ39.5 × 26 mm | Badan sahaja, setiap lukisan dimensi |
| Jarak Lubang Pemasangan | 18 mm | Lukisan setiap dimensi |
| Berat Bersih | Lebih kurang 15 g | — |
| Bahan Perumahan | PPO | Hitam |
| Pematuhan Alam Sekitar | RoHS | — |
Sistem penggera pemacu luaran — peralatan dengan mikropengawal atau IC pemacu yang menyediakan output PWM atau gelombang persegi
Amaran proses industri — amaran kerosakan dan bahaya dalam sistem kawalan
Panel keselamatan — penggera pencerobohan dan status didorong oleh isyarat kawalan luaran
Sistem amaran boleh atur cara — modulasi frekuensi membolehkan output corak berbilang nada dan berubah-ubah
Peralatan elektronik am — nada status, pemberitahuan ralat dan maklum balas operator
| Keperluan Reka Bentuk | Kelebihan HND-4020 |
| Output nada boleh atur cara | Pemacu PWM luaran membolehkan frekuensi dan corak berubah-ubah |
| Keserasian voltan lebar | Julat operasi 1~25Vp-p menampung pelbagai reka bentuk pemandu |
| Cabutan arus rendah | Maks. 5mA pada keadaan ujian berkadar |

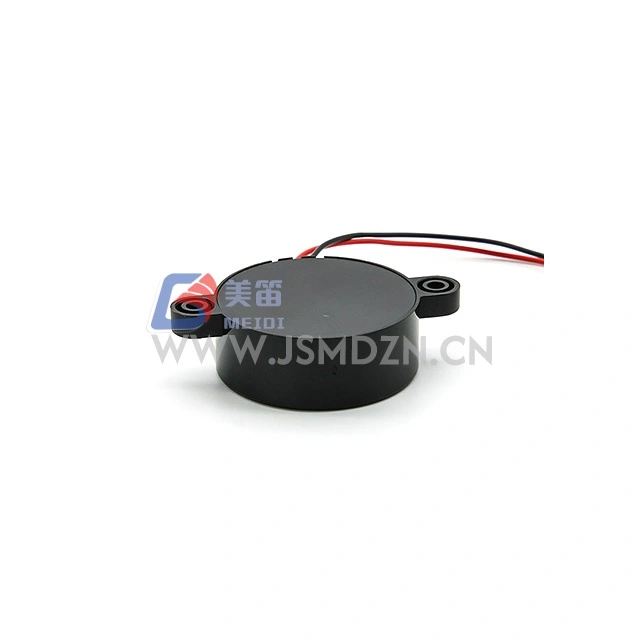

| Pemasangan panel | Perumah Φ39.5mm dengan lubang pelekap untuk pemasangan casis |
| Pemadanan litar pemacu | Kapasiti nominal 30000pF untuk padanan pemacu piezo standard |
MEIDI mengeluarkan penggera elektronik HND-4020 di bawah proses pengeluaran terkawal. Setiap lot pengeluaran mengalami:
Pengesahan kekerapan — ujian frekuensi resonan pada 3000±500Hz
Pengesahan SPL — pengesahan tekanan bunyi pada 3Vp-p, 3kHz, tugas 50%, 30cm
Ujian penggunaan semasa — Maks. Pemeriksaan 5mA di bawah keadaan ujian berkadar
Pemeriksaan dimensi — Pemeriksaan susun atur badan Φ39.5×26mm dan lubang pelekap
Ujian kebolehpercayaan — termasuk ujian hayat suhu biasa 96 jam, penyimpanan suhu tinggi +80℃, storan suhu rendah -30℃, pendedahan kelembapan 48 jam pada +40℃/90–95%RH, kejutan suhu 10 kitaran (+70℃↔-20℃), ujian jatuhan 1.2m dan getaran mekanikal berbilang paksi
Produk dihasilkan dengan bahan yang mematuhi RoHS. Hubungi MEIDI untuk dokumentasi kualiti dan laporan ujian terperinci.
1. Adakah HND-4020 memerlukan isyarat pengayun luaran atau PWM?
ya. HND-4020 memerlukan isyarat AC atau PWM luaran pada atau berhampiran frekuensi resonansnya sebanyak 3000Hz. Voltan DC sahaja tidak akan menghasilkan keluaran yang boleh didengar kerana elemen piezoelektrik memerlukan pembalikan kekutuban untuk melentur secara mekanikal dan menjana tekanan bunyi.
2. Apakah voltan dan kekerapan pemacu yang disyorkan untuk HND-4020?
Spesifikasi sumber menyenaraikan keadaan ujian 3Vp-p, 3kHz, 50% gelombang kuasa dua. Julat voltan operasi ialah 1~25Vp-p. Untuk output bunyi yang dinilai, pandu pada 3Vp-p berhampiran frekuensi resonans.
3. Mengapakah SPL diukur pada 30cm dan bukannya 10cm?
Spesifikasi sumber menyenaraikan Min. 89dB pada 30cm di bawah keadaan ujian berkadar. Jarak pengukur ini adalah sebahagian daripada keadaan ujian yang ditentukan dan harus digunakan apabila membandingkan output akustik.
4. Apakah kapasiti HND-4020 dan mengapa ia penting?
Kapasiti nominal ialah 30000±30%pF pada 1kHz. Beban kapasitif ini menentukan arus yang diperlukan daripada litar pemacu. Sahkan pemacu boleh mendapatkan arus yang mencukupi pada frekuensi pensuisan dan voltan anda.
5. Apakah dimensi pemasangan HND-4020?
Lukisan dimensi menunjukkan badan diameter Φ39.5mm dengan ketinggian keseluruhan 26mm dan lubang pelekap dengan jarak 18mm. Hubungi MEIDI untuk lukisan mekanikal rasmi.

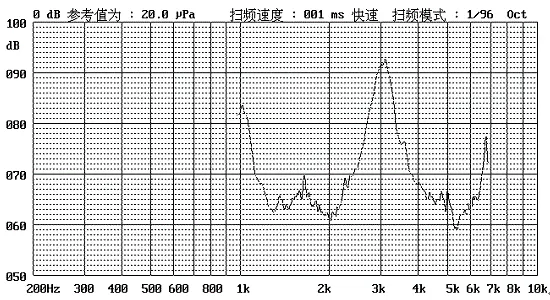

Untuk lembaran data teknikal, nota aplikasi litar pemacu, data tindak balas frekuensi atau perbincangan konfigurasi OEM, hubungi MEIDI. Spesifikasi produk dan dokumentasi kelayakan tersedia di bawah NDA bersama.
